JLL-可调双金属片式疏水阀
JLL-可调双金属片式疏水阀
上海加利利阀门

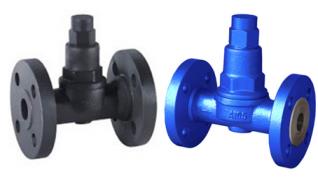

JLL-可调双金属片式疏水阀
产品概述 Product Description
可调双金属片式蒸汽疏水阀根据温度的变化造成感受温双金属汽的变形，从而驱使阀芯作主复移位启闭阀座孔，达到阻汽排放。该阁适用于蒸汽主管线和过热蒸汽管线．能自动排除凝结水的排放温度，节能效果好。
产品特点 Product Features
管线用的疏水阀之一，小体积能任意角度安装，结构坚固耐用。适用于蒸汽主管线，伴热管网、生活采暖和小型加热设备。
1.双金属片启闭动作灵敏，自动排空气性能优越。
2.以固定过冷度自动调节排水量，及时排出凝结水。
3.该阀体积小，能任意角度安装，灵活性好。
4.阀前存有高温凝结水，形成水封，无蒸汽泄漏。
5.内置大流通面积过滤网，可在线更换内件和在线清理杂质，维护方便
结构示意图 Structure Diagram
主要零件尺寸 Main component dimensions
|
序号 |
名称 |
材料 |
序号 |
名称 |
材料 |
|
1 |
排污螺塞 |
铸钢 |
9 |
阀芯 |
合金钢 |
|
2 |
排污螺塞垫圈 |
不锈钢 |
10 |
金属片元件 |
合金钢 |
|
3 |
过滤器 |
不锈钢 |
11 |
导向杆 |
不锈钢 |
|
4 |
阀体 |
铸钢/不锈钢 |
12 |
阀杆 |
合金钢 |
|
5 |
阀座 |
不锈钢 |
13 |
铆钉 |
不锈钢 |
|
6 |
阀盖垫圈 |
石墨 |
14 |
螺母 |
不锈钢 |
|
7 |
阀盖 |
铸钢/不锈钢 |
15 |
垫圈 |
不锈钢 |
|
8 |
阀盖螺栓 |
碳钢 |
16 |
挡板 |
不锈钢 |
|
型号、规格、外形尺寸表 |
|||||
|
型号 |
公称通径 |
L(mm) |
H(mm) |
H1(mm) |
φ(mm) |
|
TB11F 16 25 40 CS47H |
15 |
150 |
100 |
25 |
60 |
|
20 |
150 |
100 |
25 |
60 |
|
|
25 |
160 |
105 |
30 |
60 |
|
|
32 |
230 |
151.5 |
31.5 |
66 |
|
|
40 |
230 |
151.5 |
31.5 |
66 |
|
|
50 |
230 |
122 |
37 |
66 |
|
加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
