产品概述 Product Description
FT44H杠杆浮球式蒸汽疏水阀广泛用于工业蒸汽加热设备,各种大型热交换器及干燥机、夹套锅等,特别应用于冷凝水特大排量在的工作场合。此超大排量型蒸汽疏水阀，在整个工作压力范围内无需调整和更换内件，即可充分排除大量的疑结水。排水过冷度可达0℃，特别适合用于疑结水量大的工作场合。
产品特点 Product Features
1.采用轧装阀机械(新SCCV开关方式)，具有优良的密封性和耐久性。
2.平衡双阀座设计，比一般的疏水阀体积小而排量大，特大排量场和更能发挥优越性。
3.内装双金属片空气自动排放阀，可防止空气气堵和蒸汽汽锁。
4.采用独特的U型双金属通气口，可大大缩短设备起动时间。
5.全部部件安装在阀盖上，阀无需从配管上卸下，就可维修保养，简单方便。

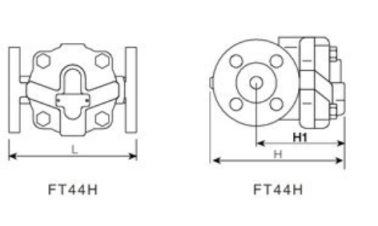

结构示意图 Structure Diagram
主要零件尺寸 Main component dimensions
|
序号 |
名称 |
材料 |
|
1 |
阀体 |
WCB |
|
2 |
密封板 |
Q235 |
|
3 |
弹子密封座 |
304 |
|
4 |
支架 |
304 |
|
5 |
螺柱 |
35CrMoA |
|
6 |
螺母 |
45 |
|
7 |
垫圈 |
H62 |
|
8 |
膜盒密封座 |
304 |
|
9 |
膜盒 |
304 |
|
10 |
杠杆 |
304 |
|
11 |
浮球 |
304 |
|
12 |
阀盖 |
WCB |
|
|
型号 |
口径DN |
L |
H |
h |
W |
|
FT44H |
15 |
150 |
159 |
70 |
102 |
|
|
20 |
150 |
159 |
70 |
102 |
||
|
25 |
160 |
159 |
70 |
106 |
||
|
32 |
270 |
225 |
153 |
178 |
||
|
40 |
270 |
225 |
153 |
178 |
||
|
50 |
270 |
225 |
153 |
178 |
||
|
65 |
270 |
225 |
153 |
178 |
||
|
80 |
350 |
300 |
90 |
210 |
||
|
100 |
350 |
300 |
90 |
210 |
|
|
型号 |
口径DN |
L |
H |
h |
W |
|
FT14H |
15 |
121 |
148 |
70 |
112 |
|
|
20 |
121 |
148 |
70 |
112 |
||
|
25 |
145 |
158 |
70 |
112 |
||
|
32 |
270 |
225 |
153 |
172 |
||
|
40 |
270 |
225 |
153 |
172 |
||
|
50 |
270 |
225 |
153 |
172 |
|
|
型号 |
口径DN |
L |
H |
h |
W |
|
FT43H |
15 |
150 |
250 |
190 |
118 |
|
|
20 |
150 |
250 |
190 |
118 |
||
|
25 |
160 |
250 |
190 |
118 |
||
|
32 |
230 |
335 |
270 |
175 |
||
|
40 |
230 |
335 |
270 |
175 |
||
|
50 |
230 |
350 |
280 |
175 |
|
|
型号 |
口径DN |
L |
H |
h |
W |
|
FT13H |
15 |
120 |
199 |
124 |
110 |
|
|
20 |
120 |
199 |
124 |
110 |
||
|
25 |
120 |
204 |
129 |
110 |
||
|
32 |
120 |
204 |
129 |
110 |
|
型号 |
口径DN |
L |
H |
h |
W |
|
S41H-50L |
15 |
310 |
230 |
198 |
135 |
|
S41H-50L |
20 |
310 |
230 |
198 |
135 |
|
S41H-50L |
25 |
310 |
230 |
198 |
135 |
|
S41H-50L |
40 |
360 |
295 |
198 |
170 |
|
S41H-50L |
50 |
360 |
295 |
198 |
170 |
|
SF-50WL（垂直式） |
50 |
320 |
250 |
160 |
160 |
|
SF-50WL |
50 |
270 |
250 |
160 |
324 |
|
UNA23H/UNA26H |
15-20 |
145 |
128 |
60 |
90 |
|
UNA23H/UNA26H |
25 |
145 |
128 |
60 |
90 |
|
UNA23H/UNA26H |
32-50 |
145 |
128 |
60 |
90 |
