JLL-CS41H浮球式疏水阀
J
LL-CS41H浮球式疏水阀
产品概述 Product Description
CS41H/CS11H 浮球式疏水阀是自动阀门，尤其对压力低、排水量低和温度稳定性要求高，不宜带存凝结水的蒸汽设备更为适用。
工作原理 Working principle
本产品根据浮力的原理,使测体内的浮球随水位变化作升降运动,以达到阀门启闭,即排水阻汽的作用。
产品特点 Product Features
1.有自动排冷空气装置，无汽锁现象，工作平衡无噪音。
2.能连续排水、性能稳定、排水量大、漏水量小。
3.能排连续饱和水，至使设备凝结水滞存量较少、升温快，加热温度稳定。

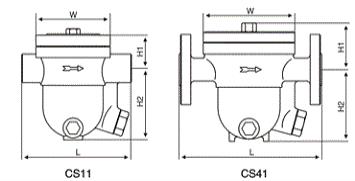

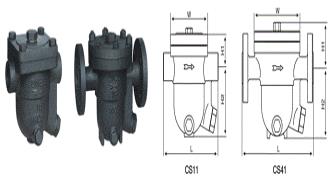

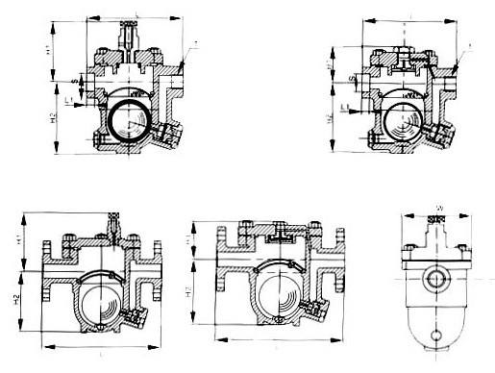

结构示意图 Structure Diagram
主要零件尺寸 Main component dimensions
|
主要零件 |
材料 |
|
阀体 |
碳钢 |
|
阀盖 |
碳钢 |
|
阀座 |
不锈钢 |
|
过滤器 |
不锈钢 |
|
型号 |
CS11H-16C |
||||
|
口径 DN |
15 |
20 |
32 |
40 |
50 |
|
L |
150 |
150 |
270 |
280 |
290 |
|
H |
195 |
195 |
250 |
290 |
300 |
|
H1 |
103 |
103 |
108 |
108 |
108 |
|
产品型号 |
口径 |
尺寸 |
||||||||||||
|
DN |
L |
H |
D |
D1 |
D2 |
b |
F |
Z- Φ d |
||||||
|
15 |
195 |
195 |
95 |
66 |
45 |
14 |
2 |
4- Φ 14 |
|||||
|
20 |
195 |
200 |
105 |
75 |
55 |
14 |
2 |
4- Φ 14 |
||||||
|
25 |
215 |
225 |
115 |
85 |
65 |
14 |
2 |
4- Φ 14 |
||||||
|
25 |
270 |
245 |
115 |
85 |
65 |
14 |
2 |
4- Φ 14 |
|||||
|
32 |
270 |
250 |
135 |
100 |
78 |
16 |
2 |
4- Φ 18 |
||||||
|
40 |
280 |
290 |
145 |
110 |
85 |
16 |
3 |
4- Φ 18 |
||||||
|
50 |
290 |
300 |
160 |
125 |
100 |
16 |
3 |
4- Φ 18 |
||||||
|
50 |
410 |
380 |
160 |
125 |
100 |
16 |
3 |
4- Φ 18 |
|||||
|
65 |
410 |
380 |
180 |
145 |
120 |
18 |
3 |
4- Φ 18 |
||||||
|
80 |
430 |
420 |
195 |
160 |
135 |
20 |
3 |
8- Φ 18 |
||||||
|
100 |
430 |
440 |
215 |
180 |
155 |
20 |
3 |
8- Φ 18 |
||||||
|
125 |
430 |
510 |
245 |
210 |
185 |
22 |
3 |
8- Φ 18 |
||||||
|
150 |
480 |
510 |
280 |
240 |
210 |
24 |
3 |
8- Φ 23 |
||||||
