JLL-CS15H钟形浮子（倒吊桶）式蒸汽疏水阀
上海加利利阀门

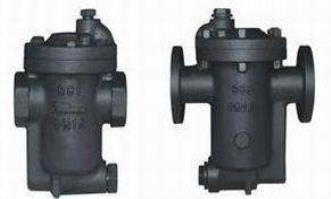

JLL-CS15H钟形浮子（倒吊桶）式蒸汽疏水阀
产品概述 Product Description
CS15H倒吊桶疏水阀用于蒸汽主管、医院消毒器、浓缩装置、圆筒式干燥机、热风式干燥机、硫化机、热交换器、分汽缸、蒸馏器等。超小型、重量轻的ES5型倒吊桶疏水阀适用于染声机、洗涤机器、空调机等。全不锈钢的ESU5型倒吊桶疏水阀专为医院用汽设备、食品工业制造。
产品特点 Product Features
1.与杠杆机构结合可制成高压阀。
2.蔽口形的浮于抗水击，吊桶上级没有溢出排气孔，可有效防止蒸汽汽锁，空气气堵现象。（非凝结性的高温空气也可排除）
3.汽水分离可靠：（水汽经U型通道从阀下部进入），阀内始终处于封状态，有效阻止蒸汽泄漏。
4.背压率高90%
5.内部零件全部采用不锈钢制造，并且安装在阀盖上，维修保养极为方便。
6.内部装有大排量的双阀座差压机械和SCCV关闭系统，体积小而排量大。
7.对凝结水的发生量适应性强，即可间歇排放，又可连续排放。

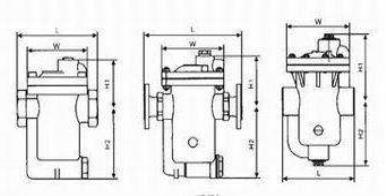

结构示意图 Structure Diagram
主要零件尺寸 Main component dimensions
|
型号 |
公称通径DN(mm) |
连接方式 |
使用压力范围 |
阀体材质 |
zui高允许 温度℃ |
外形尺寸 |
|||
|
L |
H1 |
H2 |
W |
||||||
|
ES5 (CS15H-3.7.11.16) |
15\20\25 |
内螺纹ZG1/2"-1" |
0.01-0.3·0.7·1.1·1.6 |
ZG1Cr18Ni9Ti |
350 |
138 |
72 |
94 |
103 |
|
ESH5 (CS15H-3.7.11.16P) |
15\20\25 |
内螺纹ZG1/2"-1" |
0.01-0.3·0.7·1.1·1.6·21 |
ZG1Cr18Ni9Ti |
350 |
138 |
72 |
94 |
103 |
|
ESH5F (CS45H-3.7.11.16P) |
15\20\25 |
法兰 |
0.01-0.3·0.7·1.1·1.6·21 |
WCB |
350 |
210 |
72 |
94 |
103 |
|
ES8B (CS15H-5.8.16) |
15\20\25 |
内螺纹ZG1/2"-1" |
0.01-0.5·0.8·1.6 |
WCB |
220 |
138 |
72 |
94 |
103 |
|
ES8N (CS15H-5.8.16 |
15\20\25 |
内螺纹ZG1/2"-1" |
0.01-0.5·0.8·1.6 |
WCB |
220 |
138 |
72 |
94 |
103 |
|
ES8BF (CS45H-5.8.16) |
15\20\25 |
法兰Flange |
0.01-0.5·0.8·1.6 |
WCB |
220 |
210 |
72 |
94 |
103 |
|
ES8NF (CS45H-5.8.16) |
15\20\25 |
法兰 |
0.01-0.5·0.8·1.6 |
WCB |
220 |
210 |
72 |
94 |
103 |
|
ES10 (CS15H-8.8.16) |
20-40 |
内螺纹ZG1/2"-1" |
0.01-0.8·1.2·1.6 |
WCB |
220 |
200 |
93 |
132 |
142 |
|
ES10F (CS45H-8.12.16) |
15-25\32-50 |
法兰 |
0.01-0.8·1.2·1.6 |
WCB |
220 |
270 |
93 |
132 |
142 |
|
ES12N (CS45H-16) |
15-25\32-50 |
法兰 |
0.01-1.6 |
WCB |
200 |
280 |
93 |
132 |
142 |
加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
