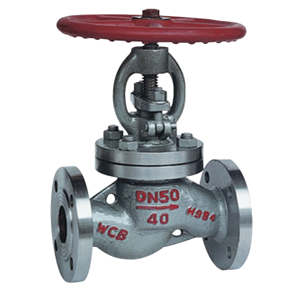

JLL-J41N液化气截止阀



产品概述    Product Description



J41N液化气截止阀使用于城市液化气石油气贮备站,也使用于炼油厂,石油化工厂,石油化工厂的液化气系统,作为控制介质截的启闭装置.



操作原理和结构说明 Operating principle and structural description

1、手轮顺时针方向转时,阀杆向下移动,阀瓣下降使密封面密合,将通路切断.逆转时则开启,阀杆提到最高点上密封起作用。

2、本阀门增加了一个上密封.在阀门开启状态时,与填料一起两层密封作用,并对填料有一定的保护作用

3、本阀门采用尼龙制品作密封面,填料为软成形填料,上密封也为软材质,密封性能较好.

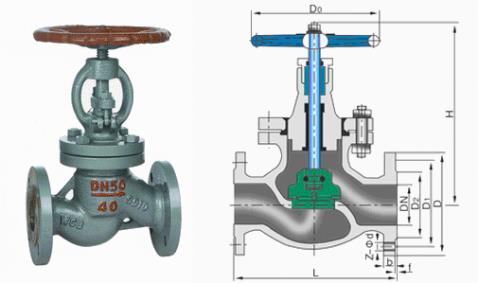

结构示意图    Structure Diagram





timg








用途和性能规范    Usage and performance specifications



压力等级 常温试验压力(Mpa)
壳体 密封 低气压密封
公称压力(Mpa) 1.6 2.4 1.76 0.6
2.5 3.75 2.75 0.6
4 6 4.4 0.6
适用温度 -40~+80℃
适用介质 天然气, 液化石油气等






主要零件材料    Material for main parts



零 件 名 称

材 料

阀 体 阀 盖

碳 素 钢 WCB

阀 杆

铬 不 锈 钢 Cr13

阀 瓣

25# 密 封 面 尼 龙 1010

阀 杆 螺 母

青 铜

填 料

增强聚四氟乙烯成形

垫 片

XB450

手 轮

球 墨 铸 铁








主要外形连接尺寸    Main external connection dimensions



DN

L

D

D1

D2

b

f

z-d

H

D0

15

130

95

65

45

16

2

4-*14

207

120

20

150

105

75

55

16

2

4-*14

217

120

25

160

115

85

65

16

2

4-*14

219

120

32

190

135

100

75

18

2

4-*18

280

160

40

200

145

110

85

18

3

4-*18

330

200

50

230

160

125

100

20

3

4-*18

350

240

65

290

180

145

120

22

3

8-*18

400

280

80

310

195

160

135

22

3

8-*18

430

320

100

350

135

190

160

24

3

8-*23

465

360

125

400

270

220

188

28

3

8-*25

558

400

150

480

300

250

218

30

3

8-*25

611

400

200

600

360

310

278

34

3

12-*25

710

450





加利利温馨提醒:以上所有资料仅供参考,具体参数请电话:021-56350477
