JLL-UJ41H柱塞截止阀
JLL-UJ41H柱塞截止阀
产品概述 Product Description
UJ41H柱塞截止阀由于密封圈采用新型非金属材料制成，具有经受长期高温、高压而不丧失弹性的性能，而且柱塞与密封圈之间的接触面积大，再者，密封圈系混合材料性能好，因此，密封可靠，经久耐用。主要适用于冶金、电业、化工、炼油、化肥、轻工、食品等行业中。
特点
1.在阀门中柱塞与密封采用过盈配合，通过调节中法兰螺栓预紧力,使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封 ，从而保证了阀门的密封性，杜绝了外泄漏
2.由于密封环采用回弹性强、耐磨性高的无毒新型密封材料，所以密封可靠，经久耐用，从而提高阀门的使用寿命
3.本阀门结合柱塞阀的无泄漏优点和截止阀启闭快的特点，成为一种结构新颖，用途广泛的新品种
结构规范 Structural specifications
|
柱塞截止阀 |
平衡式柱塞截止阀 |
||
|
PNl.6-4.O |
DNl5-250 |
PNl.6-4.O |
DN≥250 |
主要技术参数 Main technical parameters
|
阀体材料 |
适用温度 |
适用介质 |
压力范围 |
|
铸 钢 |
≤425℃ |
水、蒸汽、石油产品 |
PNl.6-1.6MPa |
|
不锈钢 |
≤300℃ |
硝酸、醋酸 |
通径范围 |
|
含钼不锈钢 |
≤300℃ |
氮、氢、氨尿素等 |
DNl5-500mm |

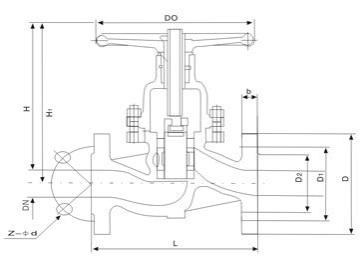

结构示意图 Structure Diagram
主要外形连接尺寸 Main external connection dimensions
|
PN |
DN |
L |
H |
D |
D1 |
D2 |
b |
f |
z-Φd |
重量(kg) |
|
1.6 MPa |
15 |
130 |
128 |
95 |
65 |
45 |
14 |
2 |
4-14 |
3 |
|
20 |
150 |
165 |
105 |
75 |
55 |
16 |
2 |
4-14 |
5 |
|
|
25 |
160 |
190 |
1105 |
85 |
65 |
16 |
2 |
4-14 |
7 |
|
|
32 |
180 |
216 |
135 |
100 |
78 |
18 |
2 |
4-18 |
8 |
|
|
40 |
200 |
236 |
245 |
110 |
85 |
18 |
3 |
4-18 |
12 |
|
|
50 |
230 |
250 |
160 |
125 |
100 |
20 |
3 |
4-18 |
16 |
|
|
65 |
290 |
255 |
180 |
1445 |
120 |
20 |
3 |
4-18 |
22 |
|
|
80 |
310 |
255 |
195 |
160 |
135 |
22 |
3 |
8-18 |
27 |
|
|
100 |
350 |
259 |
215 |
180 |
155 |
24 |
3 |
8-18 |
40 |
|
|
125 |
400 |
352 |
245 |
210 |
185 |
26 |
3 |
8-18 |
72 |
|
|
150 |
480 |
362 |
280 |
240 |
210 |
28 |
3 |
8-23 |
97 |
|
|
200 |
600 |
385 |
335 |
295 |
265 |
30 |
3 |
12-23 |
205 |
|
|
PN |
DN |
L |
H |
D |
D1 |
D2 |
b |
f |
z-Φd |
重量(kg) |
|
2.5 MPa 4.0 MPa |
15 |
130 |
133 |
95 |
65 |
45 |
16 |
2 |
4-14 |
4 |
|
20 |
150 |
178 |
105 |
75 |
55 |
16 |
2 |
4-14 |
6 |
|
|
25 |
160 |
180 |
115 |
85 |
65 |
16 |
2 |
4-14 |
7 |
|
|
32 |
180 |
195 |
135 |
100 |
78 |
18 |
2 |
4-18 |
10 |
|
|
40 |
200 |
220 |
145 |
110 |
85 |
18 |
3 |
4-18 |
13 |
|
|
50 |
230 |
250 |
160 |
125 |
100 |
20 |
3 |
4-18 |
17 |
|
|
65 |
290 |
272 |
180 |
145 |
120 |
22 |
3 |
8-18 |
24 |
|
|
80 |
310 |
275 |
195 |
160 |
135 |
22 |
3 |
8-18 |
33 |
|
|
100 |
350 |
312 |
230 |
190 |
160 |
24 |
3 |
8-23 |
49 |
|
|
125 |
400 |
365 |
270 |
220 |
188 |
28 |
3 |
8-25 |
87 |
|
|
150 |
480 |
410 |
300 |
250 |
218 |
30 |
3 |
8-25 |
115 |
|
|
200 |
600 |
450 |
360/375 |
310/320 |
278/282 |
34/38 |
3 |
12-25/30 |
210 |
|
|
6.4 MPa |
15 |
170 |
145 |
105 |
75 |
55 |
18 |
2 |
4-14 |
5 |
|
20 |
190 |
195 |
125 |
90 |
68 |
20 |
2 |
4-18 |
7 |
|
|
25 |
210 |
202 |
135 |
100 |
78 |
22 |
2 |
4-18 |
8 |
|
|
32 |
230 |
226 |
150 |
110 |
82 |
24 |
2 |
4-23 |
12 |
|
|
40 |
260 |
239 |
165 |
125 |
95 |
24 |
3 |
4-23 |
15 |
|
|
50 |
300 |
265 |
175 |
135 |
105 |
26 |
3 |
4-23 |
19 |
|
|
65 |
340 |
287 |
200 |
160 |
130 |
28 |
3 |
8-23 |
36 |
|
|
80 |
380 |
301 |
210 |
170 |
140 |
30 |
3 |
8-23 |
37 |
|
|
100 |
430 |
346 |
250 |
200 |
168 |
32 |
3 |
8-25 |
55 |
加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
