JLL-NK真空隔离阀
JLL-NK真空隔离阀
产品概述 Product Description

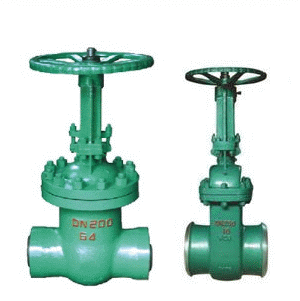

NK真空隔离阀适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。 NK真空隔离阀主体采用铸锻结构，具有平行双密封半强制双向密封，密封面到位运动和块楔紧运动分步作用实现零泄漏 1.密封面运动磨擦力小、启闭轻便，而且密封面磨损有自动补偿功能。 2.结构简单、紧凑、检修方便，使用时间长。 3.阀盖真空密封结构，具有自胀压紧作用，并且密封采用高强膨胀材料密封，使系统与大气完全隔离，具有很好的系统气密封性。 4.NK真空隔离阀连接形式分法兰、焊接两种，驱动方式有手动、电动两种。
主要性能规范 Key Performance Specifications
|
产品类型 |
壳体强度试验 |
上密封试验 |
密封试验 |
适用介质 |
适用温度/℃ |
|
NKJ61H-40 |
6.0 |
4.4 |
4.4 |
水、蒸汽、空气 |
≤425 |
|
NKJ61H-64 |
9.6 |
7.0 |
7.0 |
||
|
NKJ61H-100 |
15.0 |
11.0 |
11.0 |
||
|
NKJ61H-40I |
6.0 |
4.4 |
4.4 |
水、蒸汽、空气 |
≤550 |
|
NKJ61H-64I |
9.6 |
7.0 |
7.0 |
||
|
NKJ61H-100I |
15.0 |
11.0 |
11.0 |
主要零件材料 Material for main parts
|
零件名称 |
阀体、阀盖 |
阀杆 |
阀瓣 |
密封面 |
阀杆螺母 |
填料 |
紧固件 |
|
NKJ61H-C型 |
25或WCB |
铬不锈钢 |
铬不锈钢 |
H：合金钢 |
铝青铜 |
膨胀复合石墨 |
优质碳钢 |
|
NKJ61H-I型 |
铬钼钢 |
20Cr1Mo1VA或38CrMoA1A |
12Cr1Mo1VA |
Y：硬质合金 |
铬钼钢 |

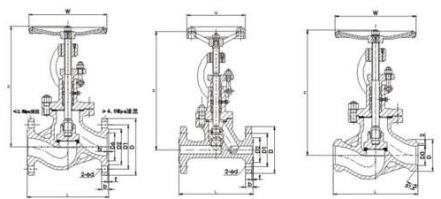

结构示意图 Structure Diagram
主要外形连接尺寸 Main external connection dimensions
NK真空隔离阀NKJ61（H）-40、64、100、NKJ961（H）-40、64、100
|
公称通径 |
公称压力 |
主要尺寸和连接尺寸/mm |
|||||||
|
L |
H手 |
D |
D0 |
D1 |
L1 |
a |
W |
||
|
10 |
4.0 |
130 |
245 |
36 |
11 |
18.4 |
10 |
|
120 |
|
15 |
130 |
245 |
36 |
16 |
22.5 |
10 |
|
120 |
|
|
20 |
150 |
265 |
44 |
21 |
28.5 |
11 |
|
150 |
|
|
25 |
160 |
270 |
48 |
26 |
34.5 |
12 |
|
200 |
|
|
32 |
180 |
28/5 |
48 |
34 |
|
|
37°30′ |
200 |
|
|
40 |
200 |
320 |
55 |
40 |
|
|
37°30′ |
240 |
|
|
50 |
230 |
365 |
64 |
48 |
|
|
37°30′ |
320 |
|
|
65 |
290 |
410 |
82 |
66 |
|
|
37°30′ |
300 |
|
|
80 |
310 |
430 |
95 |
78 |
|
|
37°30′ |
300 |
|
|
100 |
350 |
470 |
117 |
100 |
|
|
37°30′ |
350 |
|
|
125 |
400 |
500 |
143 |
126 |
|
|
37°30′ |
350 |
|
|
150 |
480 |
533 |
167 |
150 |
|
|
37°30′ |
400 |
|
|
10 |
6.4 |
130 |
245 |
36 |
10 |
18.4 |
10 |
|
120 |
|
15 |
130 |
245 |
36 |
15 |
22.5 |
10 |
|
120 |
|
|
20 |
150 |
265 |
44 |
20 |
28.5 |
11 |
|
160 |
|
|
25 |
160 |
270 |
48 |
25 |
34.5 |
12 |
|
200 |
|
|
32 |
180 |
280 |
48 |
33 |
|
|
37°30′ |
200 |
|
|
40 |
200 |
320 |
55 |
39 |
|
|
37°30′ |
240 |
|
|
50 |
230 |
365 |
564 |
48 |
|
|
37°30′ |
320 |
|
|
65 |
290 |
410 |
82 |
65 |
|
|
37°30′ |
320 |
|
|
80 |
310 |
430 |
95 |
76 |
|
|
37°30′ |
360 |
|
|
100 |
350 |
470 |
117 |
98 |
|
|
37°30′ |
400 |
|
|
125 |
480 |
500 |
143 |
123 |
|
|
37°30′ |
400 |
|
|
150 |
480 |
533 |
167 |
148 |
|
|
37°30′ |
500 |
|
|
10 |
10.0 |
130 |
245 |
36 |
10 |
18.4 |
10 |
|
120 |
|
15 |
130 |
245 |
36 |
14 |
22.5 |
10 |
|
120 |
|
|
20 |
150 |
265 |
44 |
20 |
28.5 |
11 |
|
160 |
|
|
25 |
160 |
270 |
48 |
25 |
34.5 |
12 |
|
200 |
|
|
32 |
180 |
285 |
48 |
32 |
|
|
37°30′ |
200 |
|
|
40 |
200 |
320 |
55 |
38 |
|
|
37°30′ |
240 |
|
|
50 |
230 |
355 |
64 |
48 |
|
|
37°30′ |
320 |
|
|
65 |
290 |
410 |
82 |
63 |
|
|
37°30′ |
320 |
|
|
80 |
310 |
430 |
95 |
74 |
|
|
37°30′ |
360 |
|
|
100 |
350 |
470 |
117 |
97 |
|
|
37°30′ |
400 |
|
|
125 |
400 |
500 |
143 |
123 |
|
|
37°30′ |
400 |
|
|
150 |
480 |
533 |
167 |
148 |
|
|
37°30′ |
500 |
|
