JLL-J941W电动截止阀
JLL-J941W电动截止阀
产品概述 Product Description
J941W电动截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。电动截止阀只适用于全开和全关，不允许作调节和节流。
主要特点及用途
1.结构紧凑、设计合理，阀门刚性好，通道流畅，流阻系数小。
2.密封面采用不锈钢和硬质合金，使用时间长
3.采用柔性石墨填料、密封可靠、操作轻便灵活
4.驱动方式分手动、电动、气动、齿轮传功，结构型式：弹性楔式单闸板、刚性楔式单闸板和双闸板型式。
5.广泛适用于石油化工，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。

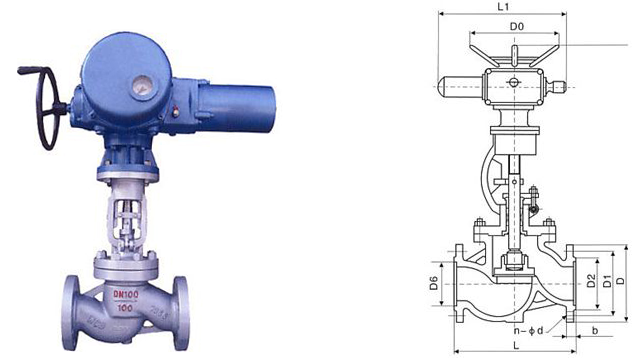

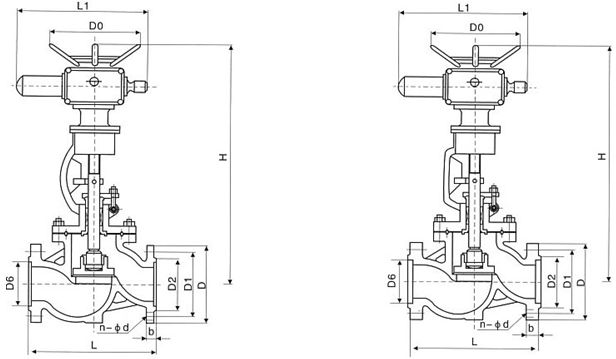

结构示意图 Structure Diagram
主要外形连接尺寸 Main external connection dimensions
|
1.6MPa |
DN |
L |
D |
D1 |
b |
n-Φd |
电装型号 |
L1 |
H |
D0 |
|
凸面法兰
16C 16P 16R 16I |
50 |
230 |
160 |
125 |
16 |
4-Φ18 |
DZW10 |
590 |
645 |
365 |
|
65 |
290 |
180 |
145 |
18 |
4-Φ18 |
DZW10 |
590 |
690 |
365 |
|
|
80 |
310 |
195 |
160 |
20 |
8-Φ18 |
DZW20 |
590 |
715 |
365 |
|
|
100 |
350 |
215 |
180 |
20 |
8-Φ18 |
DZW20 |
590 |
770 |
365 |
|
|
125 |
400 |
245 |
210 |
22 |
8-Φ18 |
DZW30 |
590 |
780 |
365 |
|
|
150 |
480 |
280 |
240 |
24 |
8-Φ23 |
DZW45 |
590 |
875 |
365 |
|
|
200 |
600 |
335 |
295 |
26 |
12-Φ23 |
DZW60 |
810 |
967 |
470 |
|
|
250 |
650 |
405 |
335 |
30 |
12-Φ25 |
DZW90 |
810 |
1153 |
470 |
|
|
300 |
750 |
460 |
410 |
30 |
12-Φ25 |
DZW120 |
830 |
1292 |
550 |
|
|
2.5MPa |
50 |
230 |
160 |
125 |
20 |
4-Φ18 |
DZW10 |
590 |
645 |
365 |
|
凸面法兰
25 25P |
65 |
290 |
180 |
145 |
22 |
8-Φ18 |
DZW10 |
290 |
690 |
365 |
|
80 |
310 |
195 |
160 |
22 |
8-Φ18 |
DZW20 |
590 |
715 |
365 |
|
|
100 |
350 |
230 |
190 |
24 |
8-Φ23 |
DZW20 |
590 |
770 |
365 |
|
|
125 |
400 |
270 |
220 |
28 |
8-Φ25 |
DZW30 |
590 |
780 |
365 |
|
|
150 |
480 |
300 |
250 |
30 |
8-Φ25 |
DZW45 |
810 |
875 |
470 |
|
|
200 |
600 |
360 |
310 |
34 |
12-Φ25 |
DZW60 |
810 |
967 |
470 |
|
|
250 |
650 |
425 |
370 |
36 |
12-Φ30 |
DZW90 |
830 |
1153 |
550 |
|
|
300 |
750 |
485 |
430 |
40 |
12-Φ30 |
DZW120 |
830 |
1292 |
550 |
PN4.0MPa-6.4MPa
|
4.0MPa |
DN |
L |
D |
D1 |
D2 |
D6 |
b |
n-Φd |
电装型号 |
L1 |
H |
D0 |
|
凹凸法兰
40 40P 40R 40I |
50 |
230 |
160 |
125 |
100 |
88 |
20 |
4-Φ18 |
ZDW10 |
590 |
645 |
365 |
|
65 |
290 |
180 |
145 |
120 |
110 |
22 |
8-Φ18 |
ZDW10 |
590 |
690 |
365 |
|
|
80 |
310 |
195 |
160 |
135 |
121 |
22 |
8-Φ18 |
ZDW20 |
590 |
715 |
365 |
|
|
100 |
350 |
230 |
190 |
160 |
150 |
24 |
8-Φ23 |
ZDW30 |
590 |
770 |
365 |
|
|
125 |
400 |
270 |
220 |
188 |
176 |
28 |
8-Φ25 |
ZDW45 |
810 |
782 |
470 |
|
|
150 |
480 |
300 |
250 |
218 |
204 |
30 |
8-Φ25 |
ZDW60 |
810 |
875 |
470 |
|
|
200 |
600 |
375 |
320 |
282 |
260 |
38 |
12-Φ30 |
ZDW90 |
830 |
1160 |
550 |
|
|
6.4MPa |
50 |
300 |
175 |
135 |
105 |
88 |
26 |
4-23Φ |
ZDW10 |
590 |
710 |
365 |
|
凹凸法兰
64 64P 64R 64I |
65 |
340 |
200 |
160 |
130 |
110 |
28 |
8-Φ23 |
ZDW20 |
590 |
750 |
365 |
|
80 |
380 |
210 |
170 |
140 |
121 |
30 |
8-Φ23 |
ZDW30 |
590 |
785 |
365 |
|
|
100 |
430 |
250 |
200 |
168 |
150 |
32 |
8-Φ25 |
ZDW45 |
810 |
837 |
470 |
|
|
125 |
500 |
295 |
240 |
202 |
176 |
36 |
8-Φ30 |
ZDW60 |
810 |
1031 |
470 |
|
|
150 |
550 |
340 |
280 |
240 |
204 |
38 |
8-Φ34 |
ZDW90 |
830 |
1066 |
550 |
|
|
200 |
650 |
405 |
345 |
300 |
260 |
44 |
12-Φ34 |
ZDW120 |
830 |
1213 |
550 |
PN l 0．0MPa～16．0MPa
|
10.0MPa |
DN |
L |
D |
D1 |
D2 |
D6 |
b |
n-Φd |
电装型号 |
L1 |
H |
D0 |
|
凹凸法兰
100 100P 100R 100I |
50 |
300 |
195 |
145 |
112 |
88 |
28 |
4-Φ25 |
DZW20 |
590 |
714 |
365 |
|
65 |
340 |
220 |
170 |
138 |
110 |
32 |
8-Φ25 |
DZW30 |
590 |
734 |
365 |
|
|
80 |
380 |
230 |
180 |
148 |
121 |
34 |
8-Φ25 |
DZW45 |
810 |
847 |
470 |
|
|
100 |
430 |
395 |
210 |
172 |
150 |
38 |
8-Φ30 |
DZW60 |
810 |
950 |
470 |
|
|
125 |
500 |
310 |
250 |
210 |
176 |
42 |
8-Φ34 |
DZW90 |
830 |
1142 |
550 |
|
|
150 |
550 |
350 |
290 |
250 |
204 |
46 |
12-Φ34 |
DZW120 |
830 |
1240 |
550 |
|
|
200 |
650 |
430 |
360 |
312 |
260 |
54 |
12-Φ41 |
DZW180 |
870 |
1425 |
320 |
|
|
16.0MPa |
50 |
300 |
215 |
165 |
132 |
88 |
36 |
8-Φ25 |
DZW30 |
590 |
562 |
365 |
|
凹凸法兰
160 160P 160R 160I |
65 |
340 |
245 |
190 |
152 |
110 |
44 |
8-Φ30 |
DZW45 |
810 |
743 |
470 |
|
80 |
380 |
260 |
205 |
168 |
121 |
46 |
8-Φ30 |
DZW90 |
830 |
820 |
550 |
|
|
100 |
430 |
300 |
240 |
200 |
150 |
48 |
8-Φ34 |
DZW120 |
830 |
935 |
550 |
|
|
125 |
500 |
355 |
285 |
238 |
176 |
60 |
8-Φ41 |
DZW180 |
870 |
1180 |
320 |
|
|
150 |
550 |
390 |
318 |
270 |
204 |
66 |
12-Φ41 |
DZW250 |
870 |
1290 |
320 |
加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
