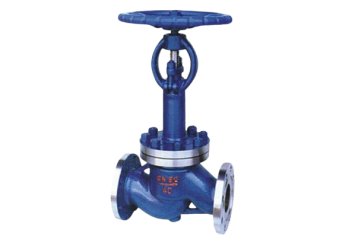

产品概述 Product Description
低温截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。因此，这种类型的阀门非常适合作为切断或调节以及节流使用。
特点
1.结构比闸阀简单，制造与维修都较方便。
2.密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用时间长。
3.启闭时，阀瓣行程小，因而截止阀高度比闸阀小，但结构长度比闸阀长。
4.启闭力矩大、启闭较费力，启闭时间较长。
5.流体阻力大，因阀体内介质通道较曲折，流体阻力大，动力消耗大。
6.介质流动方向 公称压力PN≤16MPa时，一般采用顺流，介质从阀瓣下方向上流；公称压力PN≥20MPa时，一般采用逆流，介质从阀瓣上方向下流．以增加密封件能。使用时，截止阀介质只能单方向流动，不能改变流动方向。
7.全开时阀瓣经常受冲蚀。
主要参数 Performance Specifications
|
公称压力PN |
1.6 |
2.5 |
4.0 |
|
强度试验 |
2.4 |
3.8 |
6.0 |
|
水密封试验 |
1.8 |
2.8 |
4.4 |
|
上密封试验 |
1.8 |
2.8 |
4.4 |
|
气密封试验 |
0.4-0.7 |
||
主要零件材料 Material for main parts
|
体 盖 板 |
阀杆 |
密封面 |
垫片 |
填料 |
工作温度℃ |
适用介质 |
|
LCB |
1Cr17Ni12 |
STL/STL |
1Cr13/柔性石墨 低温石棉 |
PTFE 浸聚四氟乙 烯石棉绳 柔性石墨 |
-46 |
丙烷/丙烯 甲醇/乙烷 煤气/液氨 |
|
LC1 |
-60 |
|||||
|
LC2 |
-73 |
|||||
|
LC3 |
1Cr18Ni9Ti |
-101 |
||||
|
LC4 |
-115 |
|||||
|
CF8 |
-196 |
结构示意图 Structure Diagram
主要外形连接尺寸 Main external connection dimensions
|
1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-Φd |
H |
D0 |
||
|
-46℃ |
-101℃ |
-196℃ |
|||||||||
|
凸面法兰 RF |
50 |
230 |
160 |
125 |
100 |
16 |
4-Φ18 |
460 |
480 |
520 |
240 |
|
65 |
290 |
180 |
145 |
120 |
18 |
4-Φ18 |
475 |
505 |
525 |
280 |
|
|
80 |
310 |
195 |
160 |
135 |
20 |
8-Φ18 |
520 |
550 |
590 |
280 |
|
|
100 |
350 |
215 |
180 |
155 |
20 |
8-Φ18 |
545 |
575 |
615 |
320 |
|
|
125 |
400 |
245 |
210 |
185 |
22 |
8-Φ18 |
590 |
620 |
660 |
360 |
|
|
150 |
480 |
280 |
240 |
210 |
24 |
8-Φ23 |
650 |
680 |
730 |
400 |
|
|
200 |
600 |
335 |
295 |
265 |
26 |
12-Φ23 |
850 |
880 |
930 |
400 |
|
|
250 |
730 |
405 |
335 |
320 |
30 |
12-Φ25 |
956 |
986 |
1036 |
450 |
|
|
300 |
850 |
460 |
410 |
375 |
30 |
12-Φ25 |
1095 |
1125 |
1175 |
500 |
|
|
2.5MPa |
50 |
230 |
160 |
125 |
100 |
20 |
4-Φ18 |
460 |
460 |
520 |
240 |
|
凸面法兰 RF |
65 |
290 |
180 |
145 |
120 |
22 |
8-Φ18 |
475 |
505 |
525 |
280 |
|
80 |
310 |
195 |
160 |
135 |
22 |
8-Φ18 |
520 |
550 |
590 |
280 |
|
|
100 |
350 |
230 |
190 |
160 |
24 |
8-Φ23 |
545 |
575 |
615 |
320 |
|
|
125 |
400 |
270 |
220 |
188 |
28 |
8-Φ25 |
590 |
620 |
660 |
360 |
|
|
150 |
480 |
300 |
250 |
218 |
30 |
8-Φ25 |
650 |
680 |
730 |
400 |
|
|
200 |
600 |
360 |
310 |
278 |
34 |
12-Φ25 |
850 |
880 |
930 |
400 |
|
|
250 |
730 |
425 |
370 |
332 |
36 |
12-Φ30 |
956 |
986 |
1036 |
450 |
|
|
300 |
850 |
485 |
430 |
390 |
40 |
16-Φ30 |
1095 |
1125 |
1175 |
500 |
|
|
4.0MPa |
50 |
230 |
160 |
125 |
100 |
20 |
4-Φ18 |
483 |
504 |
546 |
240 |
|
凸面法兰 RF |
65 |
290 |
180 |
145 |
120 |
22 |
8-Φ18 |
499 |
530 |
551 |
280 |
|
80 |
310 |
195 |
160 |
135 |
22 |
8-Φ18 |
546 |
578 |
620 |
280 |
|
|
100 |
350 |
230 |
190 |
160 |
24 |
8-Φ23 |
572 |
604 |
646 |
320 |
|
|
125 |
400 |
270 |
220 |
188 |
28 |
8-Φ25 |
620 |
651 |
693 |
360 |
|
|
150 |
480 |
300 |
250 |
218 |
30 |
8-Φ25 |
683 |
741 |
767 |
400 |
|
|
200 |
600 |
375 |
320 |
282 |
38 |
12-Φ30 |
893 |
924 |
977 |
400 |
|
|
250 |
730 |
445 |
385 |
345 |
42 |
12-Φ34 |
1004 |
1035 |
1088 |
450 |
|
|
300 |
850 |
510 |
450 |
408 |
46 |
16-Φ34 |
1150 |
1181 |
1234 |
500 |
|
