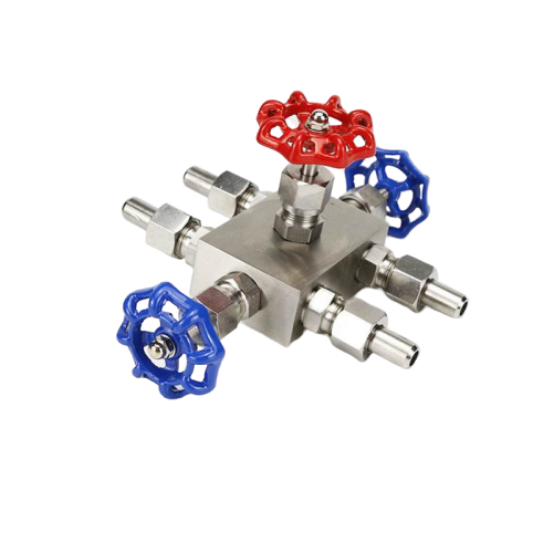

JLL-QFF3三阀组针型阀
21JLL-QFF3三阀组针型阀
上海加利利阀门
JLL-QFF3三阀组针型阀
主要性能规范 Key Performance Specifications
|
型号 |
公称压力(MPa) |
试验压力(MPa) |
工作压力(MPa) |
工作温度(℃) |
适用介质 |
||
|
壳体 (MPa) |
密封 (液) |
密封 (气) |
|||||
|
QFF3 320 DN3-50 |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
P≤540℃ |
液化石油气水、酸、蒸汽、油品等 |
|
C≤425℃ |
|||||||
主要零件材料 Material for main parts
|
零件名称 |
阀体 |
阀杆 |
阀底座 |
填料 |
填料阀盖 |
手轮 |
|
QFF3 160 DN3-50 |
碳钢 |
铬不锈钢 |
聚四氟乙稀、柔性石墨 |
碳钢 |
优质碳钢 |
|
|
QFF3 320P DN3-50 |
铬镍不锈钢 |
铬不锈钢 |
铬镍不锈钢 |
不锈钢 |
||

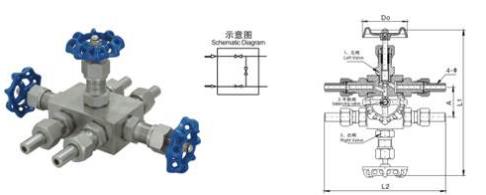

结构示意图 Structure Diagram
主要外形连接尺寸 Main external connection dimensions
|
型号 |
公称直径(mm) |
尺寸 |
重量(Kg) |
|||||
|
L1 |
D1 |
Do |
H |
H1 |
L2 |
|||
|
QFF3 320 DN3-50 |
|
200 |
14 |
65 |
234 |
260 |
54 |
3.8 |
加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
