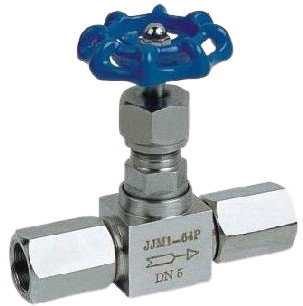

JLL-JJM8压力表截止阀
上海加利利阀门
JLL-JJM8压力表截止阀
产品概述 Product Description
JJM1、JJM8压力表截止阀可以直接与压力表连接, 一般用于较小流量，较高压力的气体或液体（如蒸汽、油品）介质的密封。广泛用于电厂、钢铁厂、石油、化工。
性能及优点 Performance and advantages
JJM1、JJM8型压力表截止阀适用于电力、石化、化工及仪表测量管路系统中的介质通断控制。该产品结构紧凑，安装拆卸方便，采用螺纹连接方式，便于维护。部分密封组件在磨损后可更换，有助于提升使用过程中的维护效率。适用于部分对密封性和承压性能有较高要求的应用环境。安装时应确保介质流向与阀体上箭头所示方向一致。
技术规范 Technical Specifications
|
☆工作压力:≤32MPA; |
☆结构特征:锥面或球面密封; |
☆连接形式:管接头内螺纹连接; |
|
☆使用温度:-20℃～+200℃; |
☆阀体材质:碳钢、不锈钢等; |
☆适用介质:水、油、气等腐蚀性与非腐蚀性介质; |
|
☆规格尺寸:DN5 M20×1.5-M20×1.5 DN5M20×1.5-G1/2; |
||
主要性能规范 Key Performance Specifications
|
型号 |
公称压力PN Mpa |
试验压力PS(Mpa) |
工作压力(Mpa) |
工作温度(OC) |
适用介质 |
||
|
壳体 |
密封(液)Seal |
密封(气)Seal |
|||||
|
JJ．M1、JJ．M8-160-DN5 |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
P≤540OC |
液化石油气水，酸，蒸汽，油品等 |
|
C≤425 OC |
|||||||
主要零件材料 Material for main parts
|
零件名称 |
阀杆、阀盖、螺栓 |
阀杆、阀瓣、密封垫 |
填料 |
垫片 |
手轮 |
|
JJ．M1、JJ．M8-160-DN5 |
铬镍不锈钢 |
不锈钢 |
聚四氟乙稀，柔性石墨 |
橡胶石棉板 |
优质碳钢 |

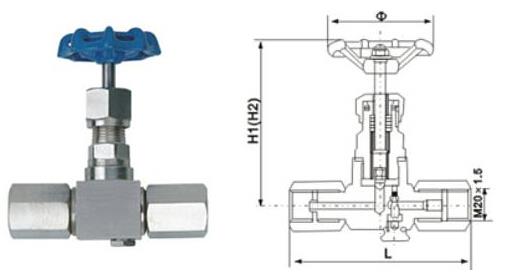

结构示意图 Structure Diagram
主要外形连接尺寸 Main external connection dimensions
|
型号 |
公称直径DN（mm） |
尺寸 Dimension |
重量(kg)Weight |
|||||||
|
L1 |
Do |
L2 |
H |
H1 |
L3 |
M2 |
M1 |
|||
|
JJ．M1、JJ．M8-160 |
5 |
116 |
65 |
85 |
98 |
105 |
40 |
M20×1.5 |
M20×1.5左 |
1.0 |
|
G1/2’ 右 |
||||||||||
加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
