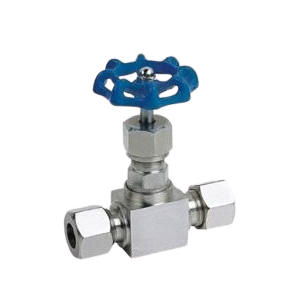

JLL-J91W卡套式针型阀
16JLL-J91W卡套式针型阀
上海加利利阀门
JLL-J91W卡套式针型阀
产品概述 Product Description
J91W卡套式针型阀通常安装于拆卸方便、连接紧固仪表测量管路系统中作开启或切断管路作用。
产品的性能及优点 Product performance and advantages
J91W卡套式针型阀适用于电力、石化、化工及仪表测量管路系统中的启闭控制。该产品结构设计便于安装与拆卸，连接牢固，适用于部分对密封性与耐压性能有较高要求的工况。阀体采用卡套式连接形式，便于维护，部分零件可在密封部位磨损后进行更换。产品通常用于对管道介质进行开启或切断控制，安装时应确保介质流向与阀体上箭头方向一致。
主要零部件材料 Main parts materials
|
零件名称 |
阀体、阀盖、螺栓 |
阀杆、阀瓣、密封圈 |
填料 |
垫片 |
手轮 |
|
J91W-320-DN5 |
铬镍不锈钢 |
不锈钢 |
聚四氟乙稀、柔性石墨 |
橡胶石棉板 |
优质碳钢 |
主要性能规范 Main performance specifications
单位Unit：MPa
|
型号 |
公称压力(MPa) |
试验压力(MPa) |
工作压力(MPa) |
工作温度(℃) |
适用介质 |
||
|
壳体(MPa) |
密封 (液) |
密封 (气) |
|||||
|
J91W-320-DN5 |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
P≤540℃ |
液化石油气水、酸、蒸汽、油品等 |
|
C≤425℃ |
|||||||

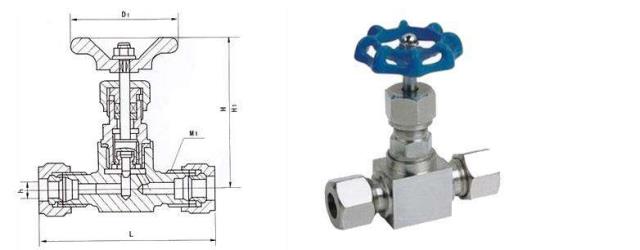

结构示意图 Structure Diagram
加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
