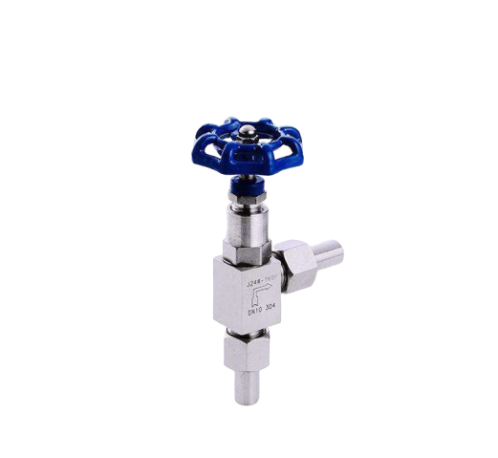

JLL-J24W外螺纹角式针型阀
上海加利利阀门
JLL-J24W/H角式针型阀
产品概述 Product Description
J24W外螺纹角式针型阀是一种可以精确调整的阀门，密封性能好，一般适用于垂直的2条管道末端。较小流量，较高温高压的气体或者液体的介质，也适合与压力表配合使用。
产品的性能及优点 Product performance and advantages
J24W外螺纹角式针型阀又名角式截止阀、角式仪表阀,安装拆卸方便、连接紧固,是仪表测量管路系统中作开启或切断管路作用。
主要零部件材料 Main parts materials
|
零件名称 |
阀体、阀盖 |
阀杆、阀瓣 |
填料 |
|
J24W-160P-DN3 |
铬镍不锈钢 |
铬镍不锈钢 |
聚四氟乙稀、柔性石墨 |
|
J24W-320P-DN6 |
优质碳钢 |
铬镍不锈钢 |
聚四氟乙稀、柔性石墨 |
主要性能规范 Main performance specifications
单位Unit：MPa
|
型号 |
公称压力(MPa) |
试验压力(MPa) |
工作压力 (MPa) |
工作温度 (℃) |
适用介质 |
||
|
壳体 (MPa) |
密封 (液) |
密封 (气) |
|||||
|
J24W-160P-DN3 |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
P≤540℃ |
液化石油气水、酸、蒸汽、油品等 |
|
J24W-320P-DN6 |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
C≤425℃ |
|

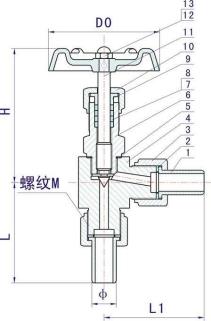

结构示意图 Structure Diagram
主要外形连接尺寸 Main external connection dimensions
|
型号 |
公称直径DN(mm) |
尺寸 |
重量(Kg) |
|||||
|
L1 |
Do |
H |
H1 |
D |
D1 |
|||
|
J24W-160P-DN3 |
3 |
80 |
65 |
159 |
168 |
14 |
3 |
1.0 |
|
J24W-320P-DN6 |
6 |
80 |
65 |
159 |
168 |
14 |
6 |
1.0 |
加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
