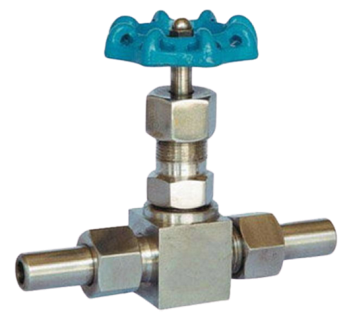

JLL-J23W外螺纹针型阀
上海加利利阀门
JLL-J23W外螺纹针型阀
产品概述 Product Description
J23W外螺纹针型阀安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、油、化工装置和仪表测量管路中的一种先进连接方式的阀门。
产品的性能及优点 Product performance and advantages
J23W外螺纹针型阀可用于对焊连接、外螺纹连接，多种的连接方式使的阀门安装拆卸方便、连接紧固、密封性能良好等优点。是电站、油、化工装置和仪表测量管路中的一种先进连接方式的阀门。外螺纹针型阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。安装时应使介质的流向与阀体上的箭头方向一致。
技术规范 Technical Specifications
|
☆工作压力:≤6000PSI; |
☆使用温度:-29℃～+570℃; |
☆连接形式:接管对焊连接、外螺纹 |
|
☆规格尺寸:￠4～￠25; |
☆结构特征:锥面密封,活动阀瓣; |
☆阀体材质:碳钢、不锈钢、铬钼钢等; |
|
☆适用介质:水、油、气等腐蚀性与非腐蚀性介质; |
||
主要零件材料 Material for main parts
|
零件名称 |
阀杆、阀盖 |
阀杆、阀瓣 |
填料 |
|
J23W-16P |
铬镍不锈钢 |
铬镍不锈钢 |
聚四氟乙稀、柔性石墨 |
|
J23W-40、J23W-160 |
优质碳钢 |
铬不锈钢 |
主要性能规范 Key Performance Specifications
|
型号 |
公称压力（MPa） |
试验压力PS（MPa） |
工作压力（MPa） |
工作温度（℃） |
适用介质 |
||
|
壳体 |
密封（液） |
密封（气） |
|||||
|
J23W-16 |
1.6 |
2.4 |
1.76 |
0.6 |
1.6 |
P≤200℃ |
液化石油气水、油品等 |
|
J23W-40P |
4.0 |
6.0 |
4.4 |
0.6 |
4.0 |
||
|
J23W-160 |
16.0 |
17.6 |
17.6 |
0.6 |
16.0 |
C≤425℃ |
|
|
J23W-320P |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
||

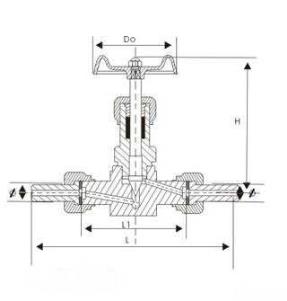

结构示意图 Structure Diagram
主要外形连接尺寸 Main external connection dimensions
|
公称直径（mm） |
尺 寸 |
重量（Kg） |
||||||
|
D0 |
D1 |
D2 |
L |
H1 |
H2 |
M |
||
|
6 |
70 |
14 |
6 |
135 |
96 |
106 |
20×1.5 |
0.8 |
|
10 |
80 |
18 |
10 |
156 |
115 |
125 |
24×1.5 |
1.1 |
|
15 |
100 |
22 |
15 |
180 |
122 |
132 |
30×2 |
2.0 |
|
20 |
110 |
28 |
18 |
185 |
156 |
166 |
36×2 |
3.0 |
|
25 |
140 |
33 |
22 |
185 |
169 |
180 |
42×2 |
3.2 |
加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
