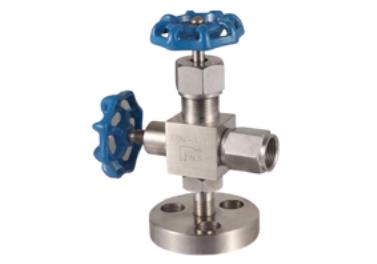

JLL-J49W压力计截止阀
3JLL-J49W压力计截止阀
上海加利利阀门
JLL-J49W压力计截止阀
主要性能规范 Main performance specifications
|
型号 |
公称压力 |
试验压力PS（MPa） |
工作压力 |
工作温度 |
适用介质 |
||
|
壳体（MPa） |
密封（液） |
密封（气） |
|||||
|
J49H-320 |
32 |
48 |
35.2 |
0.6 |
32 |
P≤540℃ |
液化石油气水、酸、蒸汽、油品等 |
|
J49H-320P |
32 |
48 |
35.2 |
0.6 |
32 |
C≤425℃ |
Petroleum gas Water,Asic,Steam, Oil etc. |
主要零件材料 Material for main parts
|
零件名称 |
阀体 |
阀杆 |
阀底座 |
填料 |
填料阀盖 |
手轮 |
|
J49H-320-DN3 |
碳钢 |
铬不锈钢 |
聚四氟乙稀、柔性石墨 |
碳钢 |
优质碳钢 |
|
|
J49H-320P-DN6 |
铬镍不锈钢 |
铬不锈钢 |
铬镍不锈钢 |
PTEF,Soft graphite |
不锈钢 |
|
结构示意图 Structure Diagram
主要外形连接尺寸 Main external connection dimensions
|
型号 |
公称直径DN（mm） |
尺 寸 Dimensions |
重量（Kg） |
|||||||||
|
Type |
Nominal diameter |
L1 |
D1 |
D2 |
H |
H1 |
L2 |
h |
hˊ |
M1 |
L3 |
Weight |
|
J49H-320 |
3 |
60 |
65 |
50 |
88 |
100 |
60 |
15 |
Ф70 |
M20×1.5 |
16 |
1.3 |
|
J49H-320P |
6 |
60 |
65 |
50 |
88 |
100 |
60 |
15 |
Ф70 |
M20×1.5 |
16 |
1.3 |
加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
