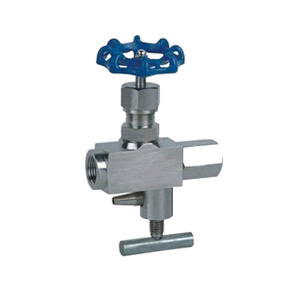

JLL-CJ123、CJN123多功能压力表截止阀

JLL-CJ123、CJN123多功能压力表截止阀

产品概述    Product Description

CJ123、CJN123多功能压力表截止阀能将工业管道在取样、排污、泄压和安装压力表等由多只阀门组合的工艺要求融为一体。既节省材料和压力表环形圈，又减少密封连接点。取样时不影响压力表达式，延长了压力表的使用寿命。因此被广泛应用于石油、化工、轻纺、冶金等工业管路，凭借其良好的性能和稳定性，在行业内获得用户广泛认可，是一款具有较高实用价值的阀门产品。

 结构原理    Structural principle

 CJ123型主要由测量阀、取样阀、泄压阀组成。关闭取样阀和泄压阀，逆时针打开测量阀介质进入，实现压力测量。开启取样阀、可取样、排污，取样阀出口接头可连接12尼龙管或其它工艺管路，如更换压力表，先关闭测量阀和取样阀由于阀体内仍存在压力，要将泄压阀轻缓地打开，使压力表慢慢地降至零位后，再 卸下压力表，避免了操作人员受介质的喷溅，既省力，又延长了压力表的使用寿命。

 CJN123型多功能压力表截止阀是在CJ123系列上增加介质出口接管内螺纹G1/2″，其余功能相同，将入口介质通过测量阀从介质出口处通往管路作为截止阀，测量压力、取样、放空 、泄压等。

特点    characteristic

☆体积小，功能多。

☆测量稳定，密封性能好。

☆安装方便，易于操作，节省投资，延长压力表寿命。

主要性能规范    Main performance specifications

 主要零件材料   Material for main parts

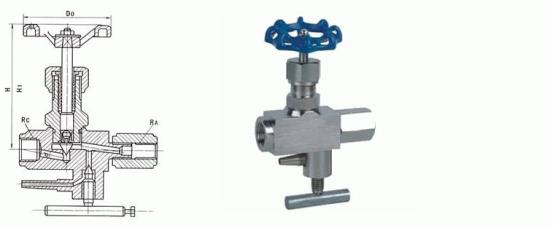

结构示意图    Structure Diagram

主要外形连接尺寸    Main external connection dimensions

加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
