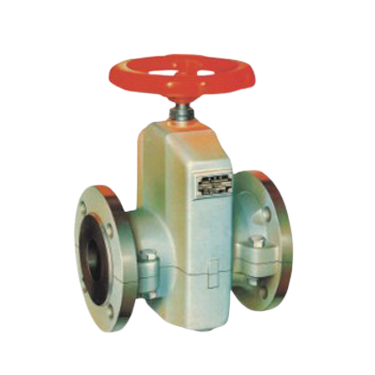

JLL-GJ41X-10L铝合金管夹阀
上海加利利阀门
JLL-GJ41X-10L铝合金管夹阀
产品概述 Product Description
GJ41X-6L型铸铁、铝合金管夹阀有由上下铝合金阀体，橡胶管套、大小阀杆闸板、上下导柱等零件组成。当顺转手轮时，使大小阀杆同时带动上下茬板、压缩管套、进行关闭，反之即行开启。这样，闸板在导柱之间上下往复完成阀门开闭工作，另因橡胶管套或承力小，所以在开闭时，操作人员旋转轮时只要感到适量抵触，均达到开闭极点。切勿尽力多人补助，禁用其他工具开闭。
工安装维修:
1、管夹阀门尺寸符合机械工业部标准，出厂前经过试压，GJ41X-6L按10公斤，GJ41X-10L按16公斤，试压持续5分钟无泄漏，安装时不必拆洗、调整、更动。
2、本阀门在管道上任意安装，没有介质流向限制。久时使用，如有磨损或泄漏，只需将阀体拆下调换新管套，其阀体可长期使用，经济实惠
主要参数 Performance Specifications
|
适用温度 |
适用介质 |
|
≤85℃ |
矿浆、磨料、干湿型粉尘类 |
主要零件材料 Material for main parts
|
名称 |
材料 |
|
阀体 |
铝合金 |
|
套管 |
橡胶 |
|
阀杆 |
铸铜、碳钢 |
|
压杆 |
铸铁 |
|
手轮 |
铸铁 |
|
托架 |
球墨铸铁 |
结构示意图 Structure Diagram
主要外形连接尺寸 Main external connection dimensions
|
公称通径 （DN） |
公称压力 （MPa） |
L |
L1 |
L0 |
D |
D1 |
D0 |
H |
Z-Φ |
|
25 |
0.6 |
160 |
124 |
31 |
115 |
85 |
120 |
150 |
4-14 |
|
32 |
165 |
145 |
40 |
*140 |
100 |
140 |
174 |
4-18 |
|
|
40 |
190 |
157 |
50 |
*150 |
110 |
140 |
186 |
4-18 |
|
|
50 |
210 |
160 |
60 |
160 |
125 |
160 |
205 |
4-18 |
|
|
65 |
250 |
199 |
74 |
180 |
145 |
160 |
238 |
4-18 |
|
|
80 |
300 |
222 |
88 |
195 |
160 |
200 |
241 |
4-18 |
|
|
100 |
350 |
250 |
106 |
215 |
180 |
240 |
301 |
8-18 |
|
|
125 |
430 |
318 |
134 |
245 |
210 |
280 |
360 |
8-18 |
|
|
150 |
500 |
350 |
158 |
280 |
240 |
320 |
405 |
8-23 |
|
|
200 |
0.4 |
650 |
446 |
206 |
335 |
295 |
560 |
545 |
8-23 |
|
250 |
800 |
516 |
256 |
*395 |
350 |
560 |
632 |
12-23 |
|
|
300 |
950 |
562 |
304 |
*445 |
400 |
620 |
741 |
12-23 |
加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
