JLL-G41C搪瓷隔膜阀
上海加利利阀门

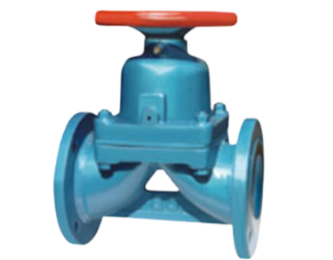

JLL-G41C搪瓷隔膜阀
产品概述 Product Description
G41C堰式搪瓷隔膜阀适用于工作温度、≤100℃的一般腐蚀性介质管路上作启闭作用。
压力等级：0.6 设计与制造：GB12239
结构长度：GB12221、JB1688
法兰连接尺寸：GB4216、JB78
测试
衬里层：电火花检测
实验与检验按GB/T13927标准
公称压力：PN 阀体：PN×1.5 密封：PN×1.1
材料
阀体：铸铁 阀盖：铸铁 衬里：玻璃搪瓷 隔膜：橡胶、氟塑料
阀瓣：铸铁 阀杆：碳钢 手轮：铸铁
结构特点
1.搪瓷表面十分光滑和具有格力金属离子的特性。
2.具有良好的耐磨性和电绝缘性。

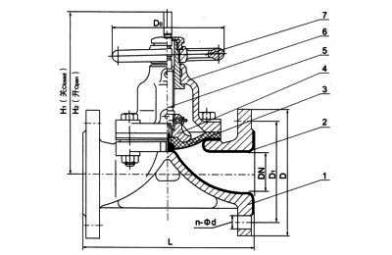

结构示意图 Structure Diagram
主要外形连接尺寸 Main external connection dimensions
|
公称通径 |
公称压力 |
工作压力 |
L |
D |
D1 |
n-Фd |
H1 |
H2 |
D0 |
|
15 |
1.0 |
0.6 |
125 |
95 |
65 |
4-14 |
105 |
112 |
100 |
|
20 |
135 |
105 |
75 |
4-14 |
116 |
125 |
100 |
||
|
25 |
145 |
115 |
85 |
4-14 |
123 |
137 |
120 |
||
|
32 |
160 |
140 |
100 |
4-18 |
134 |
152 |
120 |
||
|
40 |
180 |
150 |
110 |
4-18 |
155 |
175 |
140 |
||
|
50 |
210 |
165 |
125 |
4-18 |
171 |
197 |
140 |
||
|
65 |
250 |
185 |
145 |
4-18 |
206 |
240 |
200 |
||
|
80 |
300 |
200 |
160 |
4-48 |
220 |
260 |
200 |
||
|
100 |
350 |
220 |
180 |
8-18 |
272 |
324 |
280 |
||
|
125 |
400 |
250 |
210 |
8-18 |
338 |
406 |
280 |
||
|
150 |
460 |
285 |
240 |
8-23 |
380 |
460 |
320 |
||
|
200 |
0.4 |
570 |
340 |
295 |
8-23 |
506 |
626 |
400 |
|
|
250 |
680 |
395 |
350 |
12-23 |
590 |
726 |
500 |
加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
