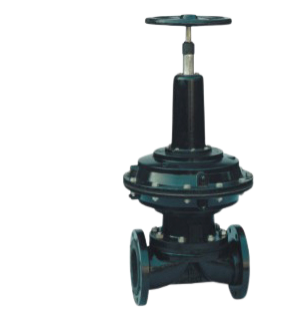

JLL-EG6K41J英标常开式气动隔膜阀
JLL-EG6K41J英标常开式气动隔膜阀
产品概述 Product Description
EG6K41J英标常开式气动隔膜阀就是由气缸和隔膜阀组成，用气动执行器来带动隔膜阀的开关，通气打开，断气则关闭。用于控制非腐蚀性或一般腐蚀性以及强腐蚀性介质，阀体内腔表面无衬里或覆有可选择的各种氟塑料和各种橡胶，适用于各种不同工作温度和流体管路。从而达到管道中的介质截断功能和接通。阀内部衬不同的塑料，可抗不同程度的腐蚀介质。
性能及优点
1、流线型的流道，使得压力损失小；
2、没有填料函，因此没有外漏；
3、阀体与阀盖被中间隔膜隔开，使的隔膜上方的阀盖、阀杆等零件不受介质侵蚀；
4、隔膜可更换，维护费用低；
5、衬里材料多样可选性，可适用于各种介质，并具有良好的耐腐蚀性；
主要参数 Performance Specifications
|
公称压力 |
试验压力PS（Mpa） |
适用介质 |
工作温度（℃） |
||
|
EG6K41J-6 |
0.6 |
0.9 |
0.66 |
W．非腐蚀性流体 |
≤100 |
|
EG6K41J-10 |
1.0 |
1.5 |
1.1 |
||
|
EG6K41J-16 |
1.6 |
2.4 |
1.76 |
||
主要零件材料 Material for main parts
|
零件名称 |
阀体 |
阀瓣、阀盖 |
气缸、气缸盖 |
螺杆、阀杆、活塞 |
隔膜 |
|
材料 |
HT200衬氟塑料、衬橡胶 |
HT200 |
HT200 |
35 |
氟丁橡胶、氟塑料 |

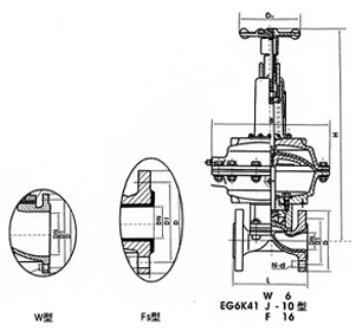

结构示意图 Structure Diagram
主要外形连接尺寸 Main external connection dimensions
|
型号 |
公称通径DN（mm） |
尺寸（mm） |
气动装置 |
质量 |
|||||||||||
|
L |
f |
D1 |
D |
D0 |
n-d |
H |
B |
代号ES |
耗气量（cm3） |
气源压力（MPa） |
气源接头（in） |
||||
|
J型 |
W型 |
||||||||||||||
|
EG6K41-16 |
20 |
121 |
117 |
2 |
75 |
105 |
120 |
4-13.5 |
- |
168 |
61 |
163.87 |
0.3 |
1/8 |
7.2 |
|
25 |
131 |
127 |
2 |
85 |
115 |
120 |
4-13.5 |
394 |
168 |
61 |
196.65 |
0.3-0.4 |
1/8 |
8.9 |
|
|
32 |
150 |
146 |
2 |
100 |
140 |
120 |
4-17.5 |
400 |
168 |
61 |
229.4 |
0.3-0.4 |
1/8 |
10.6 |
|
|
40 |
163 |
159 |
2 |
110 |
150 |
165 |
4-17.5 |
485 |
260 |
62 |
1425.7 |
0.3-0.4 |
1/4 |
19.5 |
|
|
50 |
194 |
190 |
2 |
125 |
165 |
165 |
4-17.5 |
635 |
318 |
63 |
2284.1 |
0.3-0.4 |
1/4 |
34.9 |
|
|
EG6K41-10 |
65 |
220 |
216 |
2 |
145 |
185 |
165 |
4-17.5 |
650 |
318 |
63 |
3048 |
0.3-0.4 |
1/4 |
39.9 |
|
80 |
258 |
254 |
2 |
160 |
200 |
165 |
8-17.5 |
660 |
318 |
63 |
3244.7 |
0.4-0.5 |
1/4 |
51.9 |
|
|
100 |
309 |
305 |
2 |
180 |
220 |
280 |
8-17.5 |
816 |
425 |
64 |
6964.5 |
0.4-0.5 |
3/8 |
93.2 |
|
|
125 |
362 |
356 |
3 |
210 |
250 |
280 |
8-17.5 |
825 |
425 |
64 |
7439.7 |
0.4-0.5 |
3/8 |
105.3 |
|
|
150 |
412 |
406 |
3 |
240 |
285 |
310 |
8-22 |
1013 |
549 |
65 |
14912 |
0.5 |
3/8 |
184.5 |
|
|
EG6K41-6 |
200 |
529 |
521 |
4 |
295 |
340 |
483 |
8-22 |
1300 |
749 |
66 |
49161 |
0.5 |
1/2 |
407.4 |
加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
