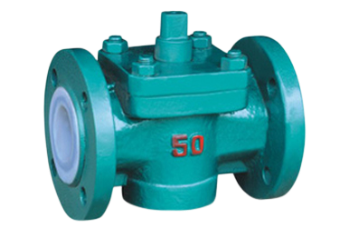

JLL-X43F46衬氟旋塞阀

JLL-X43F46衬氟旋塞阀

产品概述    Product Description

X43F46衬氟旋塞阀是用带通孔的旋塞做为启闭件，通过旋塞的旋动实现关闭的阀门，具有优良的密封性能和较长的使用寿命，具有进出端同时密封的优点。旋塞阀启闭迅速、流体阻力小。本系列有衬里旋塞阀（全衬型）和衬套旋塞阀（半衬型）。旋塞阀多用于截断介质流动。

产品特点    Product Features

1、阀体进出口端窗口设计为双道沟槽密封环结构，旋塞在旋转过程中，其密封副间的密封比压在逐渐变化，直至到达全开或全关位置时，产生足够的密封比压，密封副达到零泄漏。

2、旋塞阀双道沟槽密封环即可以使PTFE衬套稳固在阀体内不产生位移，又可吸收由于温差变化引起衬套产生的微量变形，同时衬套与旋塞之间产生有力的擦拭作用，又提高了密封面的使用寿命。

3、衬氟旋塞阀塞轴上部采用一个PTFE膜片和O型圈与调节垫片组合，即可以调整密封面间的密封比压，使塞子转动灵活，又可以保证进、出口端和中法兰连接端的密封。

4、整个密封过程可近似认为与管道内压力无关。

5、旋塞阀PTFE衬套内填充物根据温度和介质选择，具备良好润滑性和较长使用寿命。

  主要零件材料   Material for main parts

结构示意图    Structure Diagram

主要外形连接尺寸    Main external connection dimensions

加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
