JLL-Q347F46蜗轮衬氟球阀
JLL-Q347F46蜗轮衬氟球阀
产品概述 Product Description
Q347F46蜗轮衬氟球阀是用带圆形通孔的球体作启闭件，球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭，球阀密闭在各类管路系统种用于截断或接通介质，使介质按照预定的程序输送到各个指定点。 采用特殊的模压工艺，使密封面致密良好。球体与阀杆铸为一体，有效防止因压力变化导致阀杆冲出承压件，提升使用过程中的安全可靠性；采用全塑料衬里工艺，耐介质的强腐蚀。适用于-50℃-150℃的各种浓度的王水、硫酸、盐酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
产品特点 Product Features
1、采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”，以外其它任何强腐蚀性质。
2、采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护。
3、启闭件球体与阀杆铸（锻）为一体，有效降低了因压力变化导致阀杆冲出承压件的风险，从而提升了工程使用过程中的安全性。
4、结构紧凑合理，阀体内腔空间最小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏。
主要零件材料 Material for main parts
|
阀体 |
WCB |
ZG1Cr18Ni9Ti |
CF8 |
CF3 |
ZG1Cr18Ni12Mo2Ti |
CF8M |
CF3M |
||||
|
球体 阀杆 |
2Cr13 |
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
||||
|
阀 座 |
PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO |
||||||||||
|
垫片 |
聚四氟乙烯PTFE 不锈钢/柔性石墨齿形垫片 |
||||||||||
|
阀杆座 |
PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO 不锈钢/柔性石墨 |
||||||||||
|
填料 |
聚四氟乙烯PTFE 增强柔性石墨 |
||||||||||
|
填料压盖 |
WCB |
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
||||
|
温度 |
-29～150(聚四氟乙烯 PTFE) -29～200(加玻纤增强聚四氟乙烯 PTFE+GLASS) -29～300(对位聚笨 PPL) |
||||||||||
|
介质 |
水 蒸汽 油品 |
硝酸类 |
强氧化介质 |
醋酸类 |
尿素类 |
||||||
性能规范 Performance Specifications
|
公称压力 |
1.6 |
2.5 |
4.0 |
|
强度试验 |
2.4 |
3.8 |
6.0 |
|
水密封试验 |
1.8 |
2.8 |
4.4 |
|
气密封试验 |
0.4-0.7 |
||

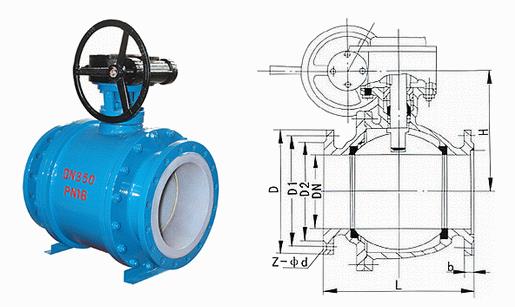

结构示意图 Structure Diagram
主要外形连接尺寸 Main external connection dimensions
