产品概述 Product Description

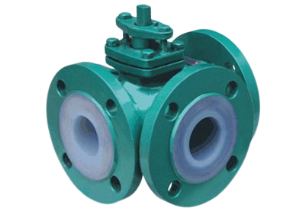

Q45F46衬氟三通球阀是加利利公司生产的一款T型结构衬氟F46材质的三通球阀， 阀门采用模压工艺F46作为球阀的内衬，使阀门有着良好的耐腐蚀性能。
Q45F46衬氟三通球阀采用T型三通结构设计、制造在项目当中能够方便的实惠分 流、合流用于三通管道控制。
Q45F46衬氟三通球阀适用于各种工业管道中液体和气体的输送在各种酸、碱、盐类等强腐蚀性介质中均能很好地工作。
产品特点 Product Features
1、 流体阻力小，衬氟球阀内壁光滑，流道通畅是所有阀类中流体阻力最小的一种。
2、采用特殊模压工艺，将衬里材料衬于阀门壳体内壁，能耐强酸、强碱介质的腐蚀。衬里球面与PTFE阀座组合，密封性好，达到了零泄漏。
3、可配置气动、电动、液动等多种驱动装置，实现远距离控制和自动化操作，在实际工况当中Q45F46衬氟三通球阀一般配备气动执形器使阀门在操作时更加准确。
4、球体与阀杆融为一体，消除了转动角差，有效降低了因压力变化导致阀杆冲出体外的风险，提升了使用过程中的安全性和可靠性。
主要零件材料 Material for main parts
|
型号 |
Q45F46-10 |
Q45F46-16 |
Q45F46-10C |
Q45F46-16C |
|
|
工作压力（MPa） |
1.0 |
1.6 |
1.0 |
1.6 |
|
|
适用温度（℃） |
-10～150 |
-20～150 |
|||
|
适用介质 |
腐蚀性介质 |
||||
|
材料 |
阀体 |
铸铁内衬聚四氟乙烯 |
铸钢内衬聚四氟乙烯 |
||
|
球体 |
铸钢外包聚四氟乙烯 |
||||
|
密封圈 |
增强聚四氟乙烯 |
聚四氟乙烯 |
|||
|
填料 |
聚四氟乙烯 |
||||

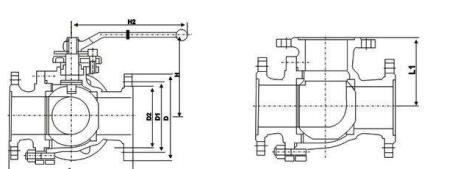

结构示意图 Structure Diagram
主要外形连接尺寸 Main external connection dimensions
加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
