JLL-HGS07衬氟玻璃管视镜（蛊）
上海加利利阀门
JLL-HGS07衬氟玻璃管视镜（蛊）
产品概述 Product Description
玻璃管视盅又名玻璃管视镜，使用法兰和玻璃管焊接而成，是工业管道装置上主要附件之一，广泛应用于石油、化工、医药、食品等工业生产装置的管道中，能随时观察管道中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。与管道可采用法兰、螺纹两种方式连接。 HGS07管路视镜适合于制药，乳品，石油，啤酒，饮料，化工，水利，电力等行业的排液或受槽前的回流,冷却水等管道上面,用来监测管道内水流等介质的流动情况,确包生产的安全与产品质量。
主要零件材料 Material for main parts
|
壳体材质 |
碳钢WCB、不锈钢304、321、316、316L、 钢内衬四氟 |
|
视窗材料 |
钢化硼硅玻璃、石英玻璃 |
|
工作温度（℃） |
0~200 |
|
使用压力（MPa） |
＜0.6 |
|
密封件材质 |
丁橡胶、聚四氟乙烯 |
|
连接形式 |
螺纹连接、法兰连接 |
|
允许急变温度（℃） |
＜60 |

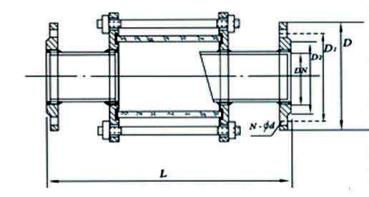

结构示意图 Structure Diagram
主要外形连接尺寸 Main external connection dimensions
|
G |
DN |
L |
D |
D1 |
D2 |
N-Φd |
|
1/2 |
15 |
250 |
95 |
65 |
46 |
4-Φ14 |
|
3/4 |
20 |
250 |
105 |
75 |
55 |
4-Φ14 |
|
1 |
25 |
250 |
115 |
85 |
65 |
4-Φ14 |
|
11/4 |
32 |
250 |
135 |
100 |
78 |
4-Φ18 |
|
11/2 |
40 |
250 |
145 |
110 |
85 |
4-Φ18 |
|
2 |
50 |
250 |
160 |
125 |
100 |
4-Φ18 |
|
21/2 |
65 |
250 |
180 |
145 |
120 |
4-Φ18 |
|
3 |
80 |
250 |
195 |
160 |
135 |
4-Φ18 |
|
4 |
100 |
250 |
215 |
180 |
155 |
8-Φ18 |
|
5 |
125 |
250 |
245 |
210 |
185 |
8-Φ18 |
|
6 |
150 |
250 |
280 |
240 |
210 |
8-Φ23 |
加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
