JLL-D941F46电动法兰衬氟蝶阀
JLL-D941F46电动法兰衬氟蝶阀
产品概述 Product Description
电动衬氟蝶阀是为了更好的适应现代化自动控制的需求，衬四氟蝶阀可配电动、气动执行器，输入控制信号（4~20mADC或1~5VDC）及单相电源即可控制运转，可实现智能型（调节型）和开关型。具有功能强、体积小、轻便宜人，性能可靠、配套简单、流通能力大，特别是适合于介质是粘稠、含颗粒、纤维性质的场合。
技术参数及执行标准 Technical parameters and execution standards
连接形式 对夹式衬氟蝶阀 法兰式衬氟蝶阀
传动方式 手动衬氟蝶阀、蜗轮传动衬氟蝶阀、气动衬氟蝶阀、电动衬氟蝶阀
公称压力 PN1.0Mpa、PN1.6Mpa
阀门材料 灰铸铁、碳钢、不锈钢
衬里材料 PTFE(F4)、FEP(F46)、PCTEF(F3)、PVDF(F2)、GXPP、GXPO、UHMW-PE 橡胶
适用介质 详见防腐衬里材料 淡水、污水、海水、空气、蒸汽、食品、药品、各种油类、酸类、碱类、盐类
工作温度 (℃) -15~150℃
设计制造 GB/T12238-1989、Q/ZXD 03-1999、API 609、MSS SP-67
结构长度 GB/T 12221-89
连接法兰 JB/T 82.1-94、GB/T9113.1-2000
压力试验 GB/T 13927-1992
主要参数 Performance Specifications
阀体
|
阀体形式 |
直通铸造阀 |
|
公称通径 |
DN50～2000mm |
|
公称压力 |
PN1.0、1.6 MPa |
|
法兰标准 |
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
|
连接形式 |
法兰式、对夹式 |
|
阀盖形式 |
一体式 |
|
压盖型式 |
压板压紧式 |
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料 |
阀内件
|
阀板形式 |
蝶形 |
|
流量特性 |
线性 |
执行机构
|
执行器型号 |
WT、DZW、HQ、DSR、381R |
|
主要技术参数 |
电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
|
防护等级：相当IP67、隔爆标志：ExdⅡBT4、手操功能：手柄 |
|
|
环境温度：-25～+70℃、环境湿度：≤95% |
主要零件材料 Material for main parts
|
阀体、底座 |
球墨铸钢、铸钢、不锈钢、全衬氟 |
|
蝶板 |
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料、全衬氟 |
|
密封圈 |
各种橡胶、聚四氟 |
|
阀杆 |
2Cr13、不锈钢、全衬氟 |
|
填料 |
V型聚四氟乙烯填料、柔性石墨填料 |
主要性能指标 Main performance indicators
|
公称通径DN(mm) |
50～2000 |
|
允许压差(MPa) |
≤ 公称压力 |
|
动作范围 |
0～90° |
|
泄露量 |
零泄露 |
|
基本误差 |
±2.5% |
|
回差 |
±2.5% |
|
死区 |
1% (可调) |
主要性能规范 Key Performance Specifications
|
公称通径DN(mm) |
50-2000 |
|||
|
公称压力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
|
|
低压气密试验 |
0.6 |
0.6 |
0.6 |
|
|
适用介质 |
空气、水、污水、蒸气、煤气、油品等。 |
|||

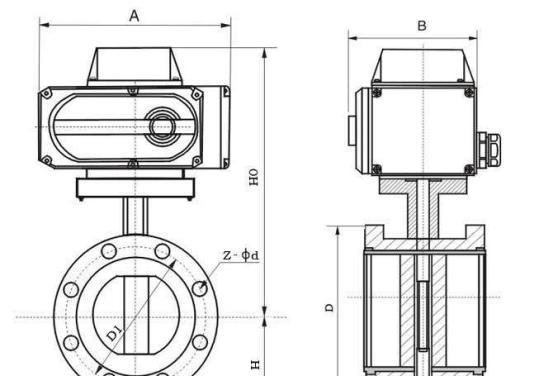

结构示意图 Structure Diagram
主要外形连接尺寸 Main external connection dimensions
|
通径 (DN) |
L |
D1 |
D |
Z-Φd |
H |
H0 |
A |
B |
D0 |
|
50 |
108 |
125 |
165 |
4-18 |
82.5 |
443 |
125 |
125 |
80 |
|
65 |
112 |
145 |
185 |
4-18 |
92.5 |
463 |
125 |
125 |
80 |
|
80 |
114 |
160 |
200 |
8-18 |
100 |
483 |
125 |
125 |
80 |
|
100 |
127 |
180 |
220 |
8-18 |
110 |
498 |
125 |
125 |
80 |
|
125 |
140 |
210 |
250 |
8-18 |
125 |
682 |
325 |
245 |
150 |
|
150 |
140 |
240 |
285 |
8-22 |
142.5 |
736 |
325 |
245 |
150 |
|
200 |
152 |
295 |
340 |
8-22 |
170 |
800 |
325 |
245 |
150 |
|
250 |
165 |
350 |
395 |
12-22 |
192.5 |
895 |
363 |
313 |
200 |
|
300 |
178 |
400 |
445 |
12-22 |
222.5 |
956 |
363 |
313 |
200 |
|
350 |
190 |
460 |
505 |
16-22 |
252.5 |
1029 |
363 |
313 |
250 |
|
400 |
216 |
515 |
565 |
16-26 |
282.5 |
1103 |
363 |
313 |
250 |
|
450 |
222 |
565 |
615 |
20-26 |
307.5 |
1280 |
465 |
439 |
300 |
|
500 |
229 |
620 |
670 |
20-26 |
335 |
1186 |
546 |
431 |
360 |
|
600 |
267 |
725 |
780 |
20-30 |
390 |
1321 |
546 |
556 |
360 |
|
700 |
430 |
840 |
895 |
24-30 |
420 |
1431 |
546 |
556 |
360 |
|
800 |
470 |
950 |
1015 |
24-33 |
477.5 |
1542 |
546 |
556 |
360 |
|
900 |
510 |
1050 |
1115 |
28-33 |
1117.5 |
1800 |
617 |
706 |
360 |
|
1000 |
550 |
1160 |
1230 |
28-36 |
582.5 |
2363 |
632 |
706 |
360 |
|
1200 |
630 |
1380 |
1455 |
32-39 |
692.5 |
2583 |
632 |
706 |
360 |
|
1400 |
710 |
1590 |
1675 |
36-42 |
|
|
|
|
|
|
1600 |
790 |
1820 |
1915 |
40-48 |
|
|
|
|
|
|
1800 |
870 |
2020 |
2115 |
44-48 |
|
|
|
|
|
|
2000 |
950 |
2230 |
2325 |
48-48 |
|
|
|
|
|
加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
