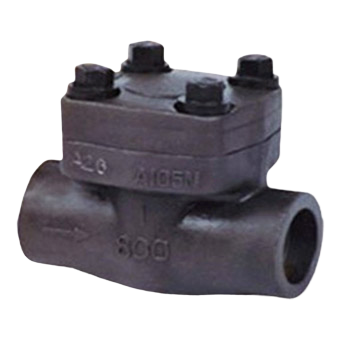

JLL-H11W美标丝扣止回阀
上海加利利阀门
JLL-H11W美标丝扣止回阀
产品概述 Product Description
1、 H11W美标丝扣止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线形，流动阻力比升蝶式止回阀小，适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式。蝶式止回阀分单瓣式、双瓣式和多半式三种，这三种形式主要按阀门口径来分，目的是为了防止介质停止流动或倒流时，减弱水力冲击。
2、 H11W美标丝扣止回阀：阀瓣沿着阀体垂直中心线滑动的止回阀，内螺纹止回阀只能安装在水平管道上，在高压小口径止回阀上阀瓣可采用圆球。蝶式止回阀的阀体形状与截止阀一样（可与截止阀通用），因此它的流体阻力系数较大。其结构与截止阀相似，阀体和阀瓣与截止阀相同。阀瓣上部和阀盖下部加工有导向套简，阀瓣导向简可在阀盏导向简内自由升降，当介质顺流时，阀瓣靠介质推力开启，当介质停流时，阀瓣靠自垂降落在阀座上，起阻止介质逆流作用。直通式蝶式止回阀介质进出口通道方向与阀座通道方向垂直；立式升降式止回阀，其介质进出口通道方向与阀座通道方向相同，其流动阻力较直通式小。
3、H11W美标丝扣止回阀：阀瓣围绕阀座内的销轴旋转的止回阀。碟式止回阀结构简单，只能安装在水平管道上，密封性较好。
结构示意图 Structure Diagram
主要外形连接尺寸 Main external connection dimensions
|
通径 |
缩径RB |
3/8 |
1/2 |
3/4 |
1 |
1 1/4 |
1 1/2 |
2 |
|
|
|
NPS |
全径FB |
|
3/8 |
1/2 |
3/4 |
1 |
1 1/4 |
1 1/2 |
2 |
|
|
L |
150～800Lb |
79 |
79 |
92 |
111 |
120 |
152 |
172 |
200 |
|
|
900～1500Lb |
111 |
111 |
111 |
130 |
152 |
172 |
220 |
220 |
||
|
H(OPEN) |
150～800Lb |
61 |
61 |
65 |
79 |
95 |
103 |
118 |
132 |
|
|
900～1500Lb |
65 |
79 |
79 |
97 |
104 |
120 |
139 |
215 |
||
|
Weights |
Bolted |
150～800Lb |
1.4 |
1.2 |
1.5 |
3.1 |
3.9 |
5.6 |
8.9 |
12.5 |
|
900～1500Lb |
1.6 |
3.4 |
3.3 |
5.5 |
6.0 |
9.2 |
12.9 |
16.2 |
||
|
Welded |
150～800Lb |
1.1 |
1.0 |
1.2 |
2.9 |
3.3 |
4.9 |
8.1 |
10.9 |
|
|
900～1500Lb |
1.3 |
3.2 |
3.1 |
4.8 |
5.4 |
8.5 |
11.2 |
14.3 |
||
加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
