产品概述    Product Description

 ZZYVP自力式带指挥器调压阀无需外加能源，利用被调介质自身能量为动力源，引入压力阀的指挥器以控制压力阀芯位置，改变流经阀门介质流量，使阀后压力保持恒定。使用设定压力分段调节从0.5至1000KPA，工作温度-5~100℃，现已广泛应用于连续送气的天然气采输，城市煤气以及冶金、石油、化工等工业生产部门。

产品特点

 1、控制精度高，可比一般ZZY型直接操作型调压阀高一倍左右。

2、调节压差比大（如阀前0.8MPa、阀后0.001MPa）特别适合微压气体控制。

3、压力设定在指挥器上实现，因而方便、快捷、省力省时可在运行状态下连续设定。

 ZZYVP自力式带指挥器调压阀无需外加能源，利用被调介质自身能量为动力源，引入压力阀的指挥器以控制压力阀的阀芯位置，改变流经阀门的介质流量，使阀门后端压力(B型)或前端压力(K型)保持恒定。ZZYVP-16B主要用在阀前压力较高(0.2-0.8MPa)而阀后力很低(0.5-100Kpa)，例如50mmH2O(水柱)的场合，ZZYP-16KⅡ只用在泄氮装置上，并且与供氮装置配套使用。单独使用时请用ZZVP阀代替。

1、气体减压 如阀前0.2-0.8MPa(高于0.8MPa时阀前面应加减压阀)，阀后0.5-100KPa。

2、氮封装置 供氮和泄氮装置上

特点

1、压力设定在指挥器上实现，因而方便、快捷、省力省时且可在运行状态下连续设定。

2、控制精确度比ZZY型自力式高1倍左右，故适合在控制精确度高的场合使用。

3、对同一台阀而言，调节范围比ZZY型自力式广。

4、反应特别灵敏，极小的压力(如50mm水柱的压力)或极小的压力变化都可以感知出来。

5、减压比特别大，例如阀前0.8MPa，阀后50mmH2O，压差比达1600!

主要参数 Performance Specifications

注:压力调节范围可根据用户要求进行制做.

 主要零件材料   Material for main parts

应用举例
1、代替ZZV型微压阀
ZZV型微压阀阀前一般要求介质压力≤0.1MPa，而ZZYP-16Ⅱ型带指挥器操作式自力式压力调节阀则不受此限制。
2、用于氮封装置
氮封装置的贮罐内成品油上端覆盖氮气，其压力一般在100mmH2O左右，通过氮封保护装置加以控制。出液阀开启放油时，贮罐内液位下降，此时，ZZYVP-16B供氮调节阀开度增大，向贮罐内补充氮气使压力增加到设定值为止。进液阀开启进油时，液位上升，气相部分容积减小，氮气压力上升，此时ZZYVP-16B供氮调节阀关闭，而ZZVP-16K泄氮调节阀在压力控制器作用下开启，排出氮气使压力降至设定值。为确保储罐安全，应在罐顶设置呼吸阀。
供氮压力调整：在ZZYVP-16B型压力调节阀选定一设定值如1KPa(100mm.W.C)，通过调整主弹簧1的预压缩(拉伸)量来达到；
泄氮压力调整：在ZZVP-16K泄放阀中的压力控制器部分，通过调整主弹簧预压缩量达到，一般为避免氮封装置启闭频繁，泄氮设定值应远离供氮压力设定值，如2Kpa(200mm.W.C)。
呼吸阀设定值调整：在上述两设定值调整好后，为避免呼吸阀启闭频繁，呼吸阀设定值应大于泄压设定值。两者设定期亦不能靠得太近。呼吸阀型号为：ZZFX-10。ZZYVP-16B压力设定值为PC，ZZVP-16K压力设定值P1，PC与P1两值不能靠得太近，以免阀门工作太频繁，呼吸阀的排放压力P2的设定值应大于P1，P2与P1两值也不能靠得太近。三者关系PC< P1< P2。

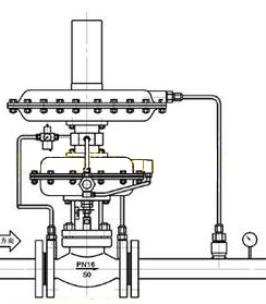

结构示意图    Structure Diagram

主要外形连接尺寸    Main external connection dimensions
