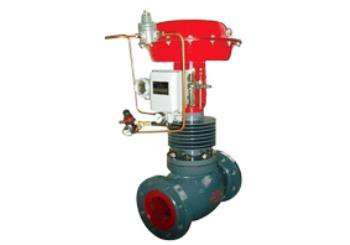

JLL-ZXN型气动薄膜双座调节阀

产品概述 Product Description

ZXN型新系列气动薄膜双座调节阀（ZXN气动调节阀）采用双导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质，工艺参数如压力、流量、温度、液位保持在给定值。特别适用于压差较大的，而允许泄漏量也较大、介质不是很清洁的流体控制

本系列产品有标准型、波纹管密封型、夹套保温型、高温型等多种品种。产品公称压力等级有PN16、25、40、64；阀体口径范围DN25～450。适用流体温度有-250℃～+560℃范围内多种档次。泄漏量标准为Ⅱ级、Ⅲ级。软密封可达Ⅵ级；流量特性为线性或等百分比。本公司产品可等同国产ZMAN、ZMBN、ZHAN、ZHBN、ZJHN、VN及其变形产品。

ZXN气动调节阀产品特点

·顶、底双导向双座调节阀，工作时稳定性好。

·有两个阀芯和阀座，采用“四通”阀体，可以方便地由正装改装成反装，气关阀变气开阀。

·阀体按流体动力学原理设计的等截面低流阻流道，额定流量系数大。

·不平衡力小，允许使用压差较大。

·执行机构采用多弹簧机构，高度减小30％，重量减轻30％。

·可调范围大，固有可调比为50：1。

ZXN 金属阀芯适用于多种工作场合，

ZXNQ型软密封结构阀芯达Ⅵ级泄漏标准。

ZXN-□□W型波纹管密封型调节阀，对移动的阀杆形成完全密封，堵绝流体外漏。

ZXN-□□J型调节阀带有保温夹套用于流体冷却后易结晶，凝固造成堵塞的场合。

ZXN-□□D低温型在低温和深冷场合使用。

ZXN-□□G高温型(450～560℃)

ZXN-□□S散热型(-60～450℃)

主要参数 Performance Specifications

公称通径 DN(mm)		25	32		40	50	65	80	100	125	150	200
额定流量系数(KV)	直线	12.5	19.5		30.5	48.4	76	125	195	305	484	760
	等百分比	11	17.6		27.5	44	69	110	176	275	440	690
额定行程 L(mm)		16	25				40			60
膜片有效面积 Ae(cm2)		280	400				600			1000
公称通径 DN(mm)		250		300			350			400
额定流量系数(KV)	直线	1100		1760			2750			4400
	等百分比	1000		1600			2500			4000
额定行程 L(mm)		100		100			100			100
膜片有效面积 Ae(cm2)		1600
公称压力 PN	MPa	1.6，2.5，4.0，6.4(6.3)/2.0，5.0，11.0
	Bar	16，25，40，64(63)/20，50，110
	Lb	ANSI：Class150、Class300、Class600
固有流量特性		直线(尽量少用)、等百分比(优先采用)
固有可调比(R)		50
弹簧范围 P(KPa)		20～100 40～200 20～60 60～100 80～240
气源压力		0.14～0.4
允许泄漏量(l/h)		Ⅱ级(5×10-3×阀额定容量) 金属硬密封
工作温度 T(℃)	常温型	-20～200 -40～250 -60～250
	散热型	-40～450 -60～450
	高温型	(使用高温材料)450～650
	低温型	-60～-100 -100～-200 -200～-250
	切断型	-40～150(阀芯夹PTFE) -60～200(阀芯夹增强PTFE)

注：① 本产品性能指标贯彻GB/T4213-2008标准
② 对于DN25以下没有双座阀之说，DN250-400不是全国统设产品，KV值要注意！ ③ 可选用其它弹簧范围

气关式调节阀允许压差表 单位：MPa

膜片有效面积 Ae(cm2)			280		400		600		1000
信号范围 Pr(KPa)			20-100	40-200	20-100	40-200	20-100	40-200	20-100	40-200
气源压力 Ps(MPa)			0.14	0.25	0.14	0.25	0.14	0.25	0.14	0.25
需配附件			-	P	-	P	-	P	-	P
公称通径 DN(mm) 及阀座直径 d(mm)	25	25	5.57	6.40
	32	32			6.16	6.40
	40	25			5.57	6.40
		32			6.16	6.40
		40			4.90	6.40
	50	32			6.16	6.40
		40			4.90	6.40
		50			3.90	6.40
	65	65					4.48	6.40
	80	50					3.90	6.40
		65					4.48	6.40
		80					3.62	6.40
	100	65					4.48	6.40
		80					3.62	6.40
		100					2.89	6.40

注：① P：阀门定位器
② 对于缩容阀体允许压差，以同口径全容阀体允许压差计。
③ 允许压差仅仅指按标准执行机构配置的数值，可根据具体工况条件另配执行机构来满足使用要求

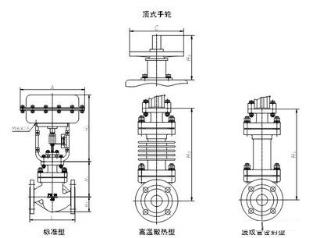

结构示意图 Structure Diagram

主要外形连接尺寸 Main external connection dimensions

公称通径(DN)			25	32	40	50	65	80	100	125	150	200
φA			282	308			394			498
L	PN16		160	180	200	230	290	310	350	400	480	600
L	PN64		230	260	260	300	340	380	430	500	550	650
H1	PN16		91	108	118	135	150	185	202	225	303	340
	PN40		91	108	181	135	150	185	202	225	303	340
	PN64		120	132	137	159	179	205	253	266	288	376
H	普通型	PN16	376	420	420	420	580	580	610	730	800	800
		PN40	376	420	420	420	580	580	610	730	800	800
		PN64	395	445	445	445	595	595	650	780	850	850
	高温型		476	510	510	510	710	710	710	870	960	960
	波纹管型		476	510	510	510	710	710	710	870	960	960
	低温型		普通型高度+(700～1100)
H2	-100℃		500				600			700
	-200℃		700				800			900
	-250℃		900				1000			1100
重量 (Kg)	普通型	PN16	23	24	29	32	58	70	85	135	165	220
		PN40	23	24	29	32	58	70	87	138	172	230
		PN64	26	27	35	40	75	90	102	155	200	320
	高温型		26	26	30	34	62	75	90	145	175	233
	波纹管型		27	30	38	42	72	95	120	175	212	273
	低温型		普通型重量增加(10～20)％
低温型	φD3		260	285	305	340	370	405	460	525	590	700
	φD4		290	315	335	370	400	435	490	555	630	740
	螺栓孔 n-d		8-φ14	8-φ14	8-φ16	8-φ16	10-φ16	10-φ16	12-φ18	14-φ18	16-φ18	18-φ18

加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
