JLL-ZDLJ电动角型调节阀
JLL-ZDLJ电动角型调节阀
产品概述 Product Description
ZDLJ/ZRLJ系列电动角型调节阀是针对调节阀在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题研制开发的产品。该阀由PSL系列和381L系列直行程电动执行机构和低流阻直通单座阀组成。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。
产品特点 Product Features
ZDLJ/ZRLJ系列电动角型调节阀采用多级节流结构设计，可分散压差，有效降低气蚀、冲蚀及挠流对设备的影响，延缓关键部件的磨损。在尿素系统等高压工况中，其耐用性相较传统结构阀门具有一定优势阀体为直角形，阀芯为单导向结构，阀体流路简单，阻力小，特别适用于高粘度，含有悬浮物和颗粒状介质流体的调节，可避免结焦、粘结、堵塞。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。
ZDLJ电动高压角型调节阀，是由高压角型调节阀体体配以3810L型（或PSL系列）直行程电子式电动执行机构组成。执行器内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制电动角型调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。电动角式高压调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。阀体为直角形，阀芯为单导向结构，阀体流路简单，阻力小。电动高压调节阀特别适用于高粘度，含有悬浮物和颗粒状介质流体的调节，可以避免结焦，堵塞，也便于自洁和水清洗，电动高压角型调节阀一般使用于底进侧出的场合，因为这样可使调节有较好的稳定性。
主要参数 Performance Specifications
|
公称通径(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
阀座直径(dn) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
额定流量系数(KV) |
直线性 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
100 |
176 |
275 |
440 |
690 |
875 |
1250 |
|
|
等百分 |
6.3 |
10 |
15 |
25 |
40 |
64 |
100 |
160 |
250 |
400 |
630 |
850 |
1180 |
||
|
允许压差(MPa) |
6.4 |
6.4 |
5.0 |
2.8 |
1.7 |
1.7 |
1.0 |
6.0 |
4.8 |
3.3 |
1.8 |
1.5 |
0.8 |
||
|
公称压力(MPa) |
1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0 |
||||||||||||||
|
额定行程(mm) |
16 |
25 |
40 |
60 |
100 |
||||||||||
|
阀盖形式 |
标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃) |
||||||||||||||
|
压盖形式 |
螺栓压紧式 |
||||||||||||||
|
密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
||||||||||||||
|
阀芯形式 |
单座柱塞型 |
||||||||||||||
|
流量特性 |
直线性、等百分比 |
||||||||||||||
|
配置执行器类别 |
381L系列电动执行器、PSL系列电动执行器、(亦可指定其它品牌执行器) |
||||||||||||||
|
执行器参数 |
电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
||||||||||||||
|
防护等级：相当IP55、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 |
|||||||||||||||
|
环境温度：-25～+70℃、环境湿度：≤95% |
|||||||||||||||
主要零件材料 Material for main parts
|
1 |
阀体 |
铸钢/不锈钢 |
1 |
阀体 |
铸钢/不锈钢 |
|
2 |
阀芯 |
不锈钢 |
2 |
阀笼 |
不锈钢 |
|
3 |
导向套 |
不锈钢 |
3 |
阀杆 |
不锈钢 |
|
4 |
中垫 |
PTFE\金属垫片 |
4 |
中垫 |
PTFE\金属垫片 |
|
5 |
阀盖 |
铸钢/不锈钢 |
5 |
阀盖 |
铸钢/不锈钢 |
|
6 |
阀杆 |
不锈钢 |
6 |
填料函 |
PTFE\石墨垫片 |
|
7 |
填料函 |
PTFE\石墨垫片 |
7 |
填料压盖 |
铸钢/不锈钢 |
|
8 |
填料压盖 |
铸钢/不锈钢 |
8 |
螺栓螺母 |
25/不锈钢 |
|
9 |
螺栓螺母 |
25/不锈钢 |
|
||

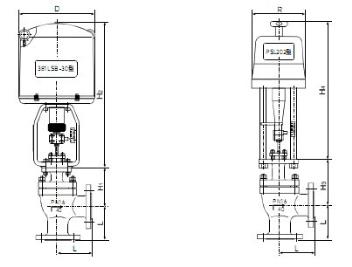

结构示意图 Structure Diagram
主要外形连接尺寸 Main external connection dimensions
|
公称通径（DN） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
L |
PN16/25 |
95 |
100 |
105 |
115 |
125 |
145 |
155 |
175 |
200 |
225 |
275 |
95 |
100 |
|
PN40 |
95 |
100 |
105 |
115 |
125 |
145 |
155 |
175 |
200 |
225 |
275 |
95 |
100 |
|
|
PN64、100 |
115 |
115 |
130 |
130 |
150 |
170 |
190 |
215 |
250 |
275 |
325 |
115 |
115 |
|
|
H |
PN16/25 |
349 |
350 |
358 |
378 |
393 |
494 |
503 |
521 |
634 |
696 |
715 |
840 |
915 |
|
PN40 |
349 |
350 |
358 |
378 |
393 |
494 |
503 |
521 |
634 |
696 |
715 |
840 |
915 |
|
|
PN64/100 |
355 |
358 |
365 |
384 |
400 |
502 |
512 |
530 |
641 |
705 |
724 |
860 |
934 |
|
|
H1 |
PN16/25 |
444 |
445 |
458 |
478 |
492 |
594 |
628 |
646 |
759 |
846 |
915 |
974 |
1025 |
|
PN40 |
444 |
445 |
458 |
478 |
492 |
594 |
628 |
646 |
759 |
846 |
915 |
974 |
1025 |
|
|
PN64/100 |
450 |
450 |
465 |
485 |
500 |
602 |
635 |
655 |
768 |
855 |
935 |
988 |
1050 |
|
|
R |
201 |
202 |
204 |
208、210 |
210、316 |
320 |
||||||||
|
压力等级 |
GB：1.6、2.5、4.0、6.4、10.0MPa ANSI：150、300、600LB JIS：10、20、30、40K |
|||||||||||||
加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
