JLL-ZAZQ、ZAZX型电动三通调节阀
上海加利利阀门
JLL-ZAZQ、ZAZX型电动三通调节阀
产品概述 Product Description
电动三通调节阀ZAZQ、ZAZX型、分流调节阀采用圆筒型薄壁窗口形阀芯导向。配用DKZ直行程电动执行机构，接受0~10或4~20mA.DC信号驱动阀门启闭。其中三通合流调节阀用于将两种流体混合成第三种流体，或不同温度的同种流体，混合成同一温度流体。三通分流阀将一种流体分成两路流体。
本系列产品口径由25mm至200mm，公称压力有1.0、1.6、4.0、6.4MPa，温度范围-60℃至450℃，控制信号为0~10或4~20mA.DC。配用不同的执行机构可分为普通型和电子型两种。
流体对阀芯作用方向都处于流开状态，故工作稳定性好。
除了阀盖处衬套导向外，阀芯侧面与阀座内表面也有导向作用，导向面积大，工作可靠。
伺服放大器采用深度动态负反馈，可提高调节精度。
电动操作器有多种形式，可适用于4~20mA.DC或0~10mA.DC
电子型电动调节阀可直接电流信号控制阀门开度，无需伺服放大器。
节省自动化投资，与单座、双座或套筒调节阀相比，组成同样的系统可省掉一个阀，简化系统，节省投资。
波纹管密封型对移动的阀杆形成完全的密封，诸绝流体外漏。
主要参数 Performance Specifications
|
公称通俗DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
额定流量系数Kv |
合流 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
|
分流 |
|
|
|
|
|
85 |
135 |
210 |
340 |
535 |
|
|
额定行程(mm) |
16 |
25 |
40 |
60 |
|||||||
|
流量特性 |
直线 抛物线 |
||||||||||
|
工作温度（℃） |
普通型：铸铁：-20~200、铸钢：-40~250、铸不锈钢：-60~250 散热型：铸钢：-40~450、铸不锈钢：-60~450 |
||||||||||
|
介质温度（℃） |
200以下（对合流阀而言） |
||||||||||
|
固有可调比R |
30 |
||||||||||
|
公称压力PN（MPa） |
1.0 1.6 4.0 6.4 |
||||||||||
|
允许泄漏量 |
硬密封：IV级 软密封：IV级 |
||||||||||
|
作用方式 |
电开、电关 |
||||||||||
|
信号范围(mA.DC) |
0~10 4~20 |
||||||||||
|
电源电压 |
22V、50Hz 380V\50Hz 24V AC/DC |
||||||||||
|
环境温度（℃） |
伺服放大器：5~45 执行机构：-10~55 |
||||||||||
|
全行程时间(S) |
普通型 |
12.5 |
20 |
32 |
48 |
||||||
|
电子型 |
30 |
30 |
48 |
60 |
|||||||
|
消耗功率（W） |
普通型 |
28 |
35 |
||||||||
|
电子型 |
6 |
15 |
25 |
40 |
|||||||

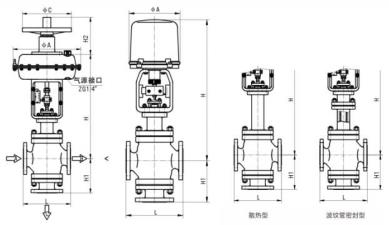

结构示意图 Structure Diagram
加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
