JLL-Y型伸缩过滤器
上海加利利阀门
JLL-Y型伸缩过滤器
产品概述 Product Description
Y型伸缩过滤器是Y型过滤器与伸缩接头的组合，主要用于高层建筑、多层建筑或工厂内给排水配管，通常安装于减压阀、泄压阀、定水位阀或其它主要设备的进口端，便于清除杂物以保证阀类或设备之正常使用。
Y型拉杆伸缩过滤器安装于进水管路中各配套阀门的前端，当管道中的介质首先进入过滤器时，介质通过滤网进入被连接的阀门中，而杂质则留于过滤桶内，使各类阀门不会由于机械杂物卡入密封圈而失灵。另加不锈钢伸缩拉杆，补偿管道尺寸，安装灵活。
主要零件材料 Material for main parts
|
壳体材质 |
碳钢WCB、黄铜B62 |
不锈钢304、316、316L |
||
|
滤框滤网材质 |
不锈钢304、316、316L |
|||
|
密封件材质 |
耐油石棉、丁腈橡胶、聚四氟乙烯 |
|||
|
防爆级别 |
BS5501: IIA、IIB、IIC |
|||
|
环境温度（℃） |
-30~380 |
-80~450 |
||
|
公称压力（MPa） |
0.6~5.0（150Lb~600Lb） |
|||
|
过滤精度（目/in） |
10~300 |
|||

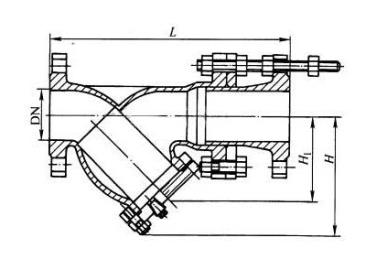

结构示意图 Structure Diagram
主要外形连接尺寸 Main external connection dimensions
|
通径DN |
L |
D |
D1 |
D2 |
B |
f |
n-φ |
|
50 |
300 |
160 |
125 |
100 |
16 |
3 |
4-φ18 |
|
65 |
350 |
180 |
145 |
120 |
18 |
3 |
4-φ18 |
|
80 |
400 |
195 |
160 |
135 |
20 |
3 |
8-φ18 |
|
100 |
450 |
215 |
180 |
155 |
20 |
3 |
8-φ18 |
|
125 |
500 |
245 |
210 |
185 |
22 |
3 |
8-φ18 |
|
150 |
550 |
280 |
240 |
210 |
24 |
3 |
8-φ23 |
|
200 |
650 |
335 |
295 |
265 |
26 |
3 |
12-φ23 |
|
250 |
775 |
405 |
355 |
320 |
30 |
3 |
12-φ25 |
|
300 |
900 |
460 |
410 |
375 |
30 |
4 |
12-φ25 |
加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
