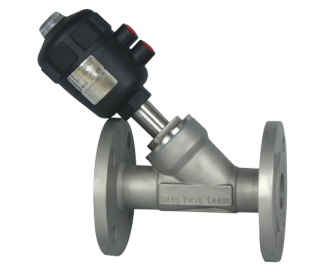

JLL-法兰气动角座阀
JLL-法兰气动角座阀
产品概述 Product Description
☆法兰气动角座阀主要采用316不锈钢材质制造，常用于啤酒、纺织印染、制药、食品加工、橡胶机械、化工、水处理等行业，可适配水、液体、中性气体、水蒸汽及部分轻腐蚀性介质。在适用工况下，该产品具备结构紧凑、操作便捷、维护需求低等特点，可作为多类自动化系统中的控制元件之一。
☆气缸材质：不锈钢/聚酰胺 阀座密封：PTFE（温度-20℃~+180℃）/F46（-20℃~+220℃）
☆选配附件：电磁阀/限位开关反馈信号/电气定位器/空气过滤减压阀
主要参数 Performance Specifications
|
接口D[英寸] |
内孔[mm] |
KV值[m /h] |
最大工作压力[bar] |
要求最小的控制压力[bar] |
执行机构尺寸[ mm] |
流向 |

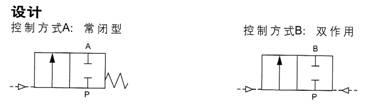

控制功能 |
|
G3/8″ |
13 |
3.7 |
0～16 |
4～7 |
40 |
阀座上方 |
气开气关 通气开、断气关 通气关、断气开 |
|
G1/2″ |
15 |
4.2 |
0～16 |
4～7 |
50 |
阀座上方 |
|
|
G3/4″ |
20 |
8. |
0～16 |
4～7 |
50 |
阀座上方 |
|
|
G 1″ |
25 |
19 |
0～16 |
4～7 |
63 |
阀座上方 |
|
|
G1 1/4″ |
32 |
27.5 |
0～16 |
4～7 |
63 |
阀座上方 |
|
|
G1 1/2″ |
40 |
42 |
0～16 |
4～7 |
63 |
阀座上方 |
|
|
G 2″ |
50 |
52 |
0～16 |
4～7 |
80 |
阀座上方 |
|
|
G2 1/2″ |
65 |
77 |
0～16 |
4～7 |
80 |
阀座上方 |
主要零件材料 Material for main parts
|
控制形式 |
直动式 |
阀体 |
不锈钢CF8M |
|
结构 |
角座阀 |
阀芯材料 |
不锈钢 |
|
接口 |
G1/2-G2 |
阀座密封 |
PTEF |
|
粘度 |
600mm2/s |
活塞密封 |
FKM/NBR |
|
介质温度 |
PTFE:-10℃~+180℃ |
安装 |
任何位置 |
|
环境温度 |
-10℃~+60℃ |
控制介质 |
空气 中性 气体 蒸汽 |
结构示意图 Structure Diagram
主要外形连接尺寸 Main external connection dimensions
|
DN |
L |
T |
f |
D |
D1 |
D2 |
H |
A |
B |
n-￠d |
执行器 |
|
15 |
120 |
14 |
2 |
95 |
65 |
40 |
145 |
185 |
62 |
4-14 |
50 |
|
20 |
130 |
14 |
2 |
105 |
75 |
50 |
155 |
188 |
62 |
4-14 |
50 |
|
25 |
140 |
14 |
2 |
115 |
85 |
60 |
158 |
198 |
62 |
4-14 |
50 |
|
32 |
150 |
16 |
2 |
135 |
100 |
70 |
195 |
225 |
76 |
4-18 |
63 |
|
40 |
180 |
16 |
2 |
145 |
110 |
80 |
205 |
240 |
76 |
4-18 |
63 |
|
50 |
195 |
16 |
2 |
160 |
125 |
92 |
208 |
255 |
76 |
4-18 |
63 |
|
65 |
230 |
18 |
2 |
185 |
145 |
92 |
220 |
270 |
96 |
4-18 |
80 |
|
80 |
250 |
18 |
2 |
195 |
160 |
92 |
262 |
290 |
114 |
8-18 |
100 |
|
100 |
280 |
18 |
2 |
215 |
180 |
115 |
292 |
320 |
114 |
8-18 |
100 |
加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
