JLL-YGJ941X外置式电动管夹阀

工作原理 Working principle

当顺转手轮时，使大小阀杆同时带动上下闸板、压缩管套进行关闭，反之即行开启。这样，闸板在导柱之间上下往复完成阀门开闭工作。因橡胶管套承受力小，所以在开闭时，操作人员旋转手轮只要感到适当抵触，均达到开闭极点，切勿尽力多人辅助，禁用其它工具开闭。

性能规范 Performance specifications

阀门由阀体、橡胶管套、大小阀杆、压板、拉杆、托架、手轮、电动头等零件组成。
公称通径：DN20-300
公称压力：0.6 1.0MPa

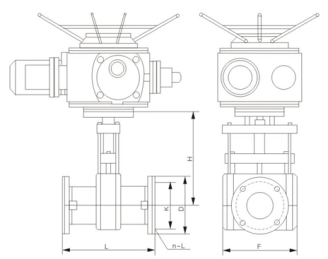

结构示意图 Structure Diagram

主要零件尺寸 Main component dimensions

公称通径	主要连接尺寸及外型尺寸 Main outling dimensions and connection dimensions
公称通径	L	D	D1	D2	b	z-φ
20	135	105	75	55	16	4-14
25	145	115	85	65	16	4-14
32	160	135	100	78	18	4-18
40	180	145	110	85	18	4-18
50	210	165	125	100	20	4-18
65	250	185	145	120	20	4-18
80	300	190	160	135	22	4-18
100	350	215	180	155	22	8-18
125	430	245	210	185	25	8-18
150	500	280	240	210	25	8-23
200	650	335	295	265	32	8-23
250	800	390	350	310	32	12-23
300	950	562	445	400	32	12-23
