JLL-G941F46电动隔膜阀
JLL-G941F46电动隔膜阀
产品概述 Product Description
G941F46电动衬氟隔膜阀是一种特殊形式的截断阀，它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，故称隔膜阀。衬氟隔膜阀是一种特殊形工的具有截断功能的阀门，其启闭件由钢质瓣与软质材料（橡胶和氟塑料复合）制的隔膜组成并将阀体内腔与阀盖内腔隔开以达到截断管内介质之目的。
G941F46电动衬氟隔膜阀是由电动装置和衬氟隔膜阀两部分组成，其中直通隔膜阀是加利利公司采用国外同类产品标准自行研制生产的系列产品。
电动衬氟隔膜阀广泛用于化工、石油、轻工与食品等工业部门。直通衬氟隔膜阀的特点是采用无填料函的结构，节流元件为弹性隔膜，可以做到阀关闭时无泄漏，G941F46电动衬氟隔膜阀适用于允许污染及危险禁区的场合。由于流路平滑，流阻小，具有极大的流通能力，极其适用于高浓度粗纤维和带有较多悬浮颗粒的介质，隔膜和阀体衬里材料均系耐腐蚀材料制造，具有优越的防腐蚀性能。
工作原理 Working principle
G941F46电动衬氟隔膜阀以电动执行机构带动传动螺杆，使阀芯上下运动，同时拉动膜片上下运动使其关闭和打开。隔膜阀特点：结构紧凑、简单、体积小，外形美观；开关有导向，运动平稳；关闭力矩小，寿命长膜片压紧可自动调整，受压均匀，密封可靠；膜片装入阀芯采用推入式，更换方便。
产品特点 Product Features
G941F46电动衬氟隔膜阀全衬四氟，主要用于腐蚀性有毒介质，隔膜阀膜片将阀体下部内腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆、阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免。衬氟隔膜阀表面均匀包覆一层FEP。阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。
性能规范 Performance specifications
|
名称 |
阀体 |
阀盖 |
阀瓣 |
手轮 |
隔膜 |
阀杆 |
|
材料 |
灰铸铁、灰铸铁/衬胶 |
灰铸铁 |
灰铸铁 |
灰铸铁 |
天然胶、定睛橡胶 |
碳钢 |
|
工作温度 |
适用温度 |
|||||
|
≤85℃ |
一般腐蚀性介质 |
|||||

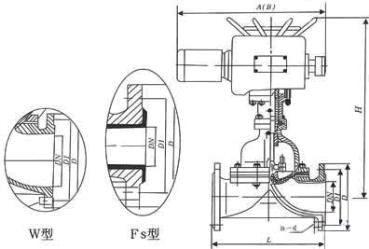

结构示意图 Structure Diagram
主要零件尺寸 Main component dimensions
|
DN |
公称压力 |
工作压力 |
L |
D |
D1 |
n-φd |
f |
h |
型号 |
输出力矩 |
启闭时间 |
|
15 |
0.6 |
0.6 |
125 |
95 |
65 |
4-14 |
2 |
- |
- |
- |
- |
|
20 |
135 |
105 |
75 |
4-14 |
2 |
- |
- |
- |
- |
||
|
25 |
145 |
115 |
85 |
4-14 |
2 |
4445 |
Z5-18/16 |
50 |
17 |
||
|
32 |
160 |
140 |
100 |
4-18 |
2 |
457 |
Z5-18/16 |
50 |
20 |
||
|
40 |
180 |
150 |
110 |
4-18 |
3 |
466 |
Z5-18/16 |
50 |
14 |
||
|
50 |
210 |
165 |
125 |
4-18 |
3 |
480 |
Z10-18/16 |
50 |
20 |
||
|
65 |
250 |
185 |
145 |
4-18 |
3 |
517 |
Z10-18/16 |
150 |
28 |
||
|
80 |
300 |
200 |
160 |
4-18 |
3 |
539 |
Z10-36/25 |
100 |
16 |
||
|
100 |
350 |
220 |
180 |
8-18 |
3 |
576 |
Z10-36/25 |
100 |
17 |
||
|
125 |
400 |
250 |
210 |
8-18 |
3 |
634 |
Z15-18/25 |
150 |
32 |
||
|
150 |
460 |
285 |
240 |
8-22 |
3 |
660 |
Z15-18/25 |
150 |
53 |
||
|
200 |
0.4 |
570 |
340 |
295 |
8-22 |
4 |
860 |
Z20-18/25 |
200 |
53 |
|
|
250 |
680 |
395 |
350 |
12-22 |
4 |
- |
Z20-18/25 |
200 |
53 |
||
|
300 |
790 |
445 |
400 |
12-22 |
4 |
1003 |
Z20-18/25 |
300 |
45 |
||
|
350 |
900 |
505 |
460 |
16-22 |
4 |
- |
ZD30-36a |
300 |
45 |
||
|
400 |
1000 |
565 |
515 |
16-25 |
4 |
|
|
|
|
加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
