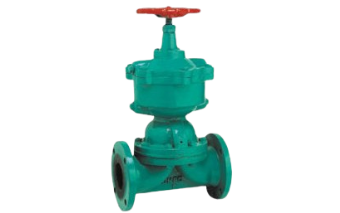

JLL-G641往复型气动隔膜阀
JLL-G641往复型气动隔膜
产品概述 Product Description
G641往复型气动隔膜阀用途：本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。适用温度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照衬里和隔膜材料）
压力等级：PN0.6、1.0、1.6
性能规范 Performance specifications
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁、碳钢
气缸：球墨铸铁
活塞：碳钢
阀杆：碳钢
手轮：铸铁
结构示意图 Structure Diagram
主要零件尺寸 Main component dimensions
|
DN |
公称压力 |
工作压力 |
L |
D |
D1 |
n-φd |
F |
H1 |
H2 |
D0 |
B |
气源压力 |
气源接头 |
耗气量 |
|
15 |
0.6 |
0.6 |
125 |
95 |
65 |
4-14 |
2 |
|
|
|
|
|
|
|
|
20 |
139 |
105 |
75 |
4-14 |
2 |
|
|
|
|
|
|
|
||
|
25 |
145 |
115 |
85 |
4-14 |
2 |
250 |
264 |
120 |
94 |
0.4 |
10×1 |
2.395×102 |
||
|
32 |
160 |
140 |
100 |
4-18 |
2 |
3025 |
328 |
140 |
120 |
0.4 |
12×1.25 |
6.082×102 |
||
|
40 |
180 |
150 |
110 |
4-18 |
3 |
306 |
328 |
140 |
120 |
0.4 |
12×1.25 |
6.082×102 |
||
|
50 |
210 |
165 |
125 |
4-18 |
3 |
379 |
405 |
160 |
185 |
0.4 |
12×1.25 |
1.235×102 |
||
|
65 |
250 |
185 |
145 |
4-18 |
3 |
467 |
502 |
240 |
245 |
0.5 |
16×1.5 |
3.725×103 |
||
|
80 |
300 |
200 |
160 |
4-18 |
3 |
483 |
523 |
240 |
245 |
0.5 |
16×1.5 |
3.725×103 |
||
|
100 |
350 |
220 |
180 |
8-18 |
3 |
565 |
617 |
280 |
330 |
0.5 |
20×1.5 |
9.458×103 |
||
|
125 |
400 |
250 |
210 |
8-18 |
3 |
664 |
732 |
320 |
380 |
0.5 |
20×1.5 |
1.409×104 |
||
|
150 |
460 |
285 |
240 |
8-22 |
3 |
750 |
830 |
320 |
470 |
0.5 |
20×1.5 |
2.868×104 |
||
|
200 |
0.4 |
570 |
340 |
295 |
8-22 |
4 |
930 |
1050 |
400 |
470 |
0.5 |
20×1.5 |
4.619×104 |
|
|
250 |
680 |
395 |
350 |
12-22 |
4 |
|
|
|
|
|
|
|
加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
