JLL-G46J直通式隔膜阀
JLL-G46J直通式隔膜阀
产品概述 Product Description
G46J直通式隔膜阀是一种特殊形式的截断阀，它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开。G46J直通式隔膜阀有一个弹性的，可扰的膜片，用螺栓连接在压缩件上，压缩件是由阀杆所操作而上下移动，当压缩件上升，膜片就高举，而造成通路，当压缩件下降，膜片就压在轮廓的底部，适用于开关及节流之用。这种形式的隔膜阀，流体阻力比屋脊式隔膜阀大，但密封面积大，密封性能好，可适用于真空度高的管道。
G46J直通式隔膜阀主要应用于生物制药、食品、行业; 以及电力、化工、电镀、等行业的工业水处理中, 还被应用于半导体晶圆的生产中，该阀特别适用于运送有腐蚀性，有粘性的流体，例如泥浆、食品、药品、织维性粘合液等，按照衬里和隔膜材料的不同可适用不同的温度。
产品特点 Product Features
1.弹性密封的开闭件，确保没有内漏；
2.流线型的流道，使得压力损失小；
3.没有填料函，因此没有外漏；
4.阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀；
5.隔膜可更换，维护费用低；
6.衬里材料的多样性，可适用于各种介质，并具有强度高、耐腐蚀性能好的特点。

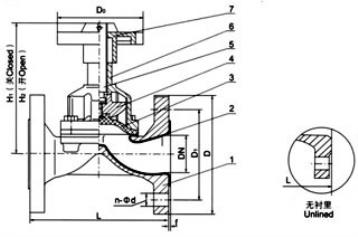

结构示意图 Structure Diagram
主要零件尺寸 Main component dimensions
|
序号 |
零件名称 |
灰铸铁 |
铸钢 |
不锈耐酸铸钢 |
超低碳不锈耐酸铸钢 |
||
|
Z |
C |
P |
R |
PL |
PL |
||
|
1 |
阀体/阀盖 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
阀瓣/阀杆 |
HT250 |
1Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
|
3 |
衬里/阀座 |
天然胶、丁基胶、PTFE（F4）、FEP（F46） |
|||||
|
4 |
隔膜 |
橡胶、氟塑料 |
|||||
|
5 |
手轮 |
HT250 |
|||||
|
序号 |
零件名称 |
灰铸铁 |
铸钢 |
不锈耐酸铸钢 |
超低碳不锈耐酸铸钢 |
||
|
Z |
C |
P |
R |
PL |
PL |
||
|
1 |
阀体/阀盖 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
阀瓣/阀杆 |
HT250 |
1Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
|
3 |
衬里/阀座 |
天然胶、丁基胶、PTFE（F4）、FEP（F46） |
|||||
|
4 |
隔膜 |
橡胶、氟塑料 |
|||||
|
5 |
手轮 |
HT250 |
|||||
|
公称压力 |
通径 |
L |
D |
D1 |
N-φd |
F |
H1 |
H2 |
D0 |
重量 |
|
|
mm |
inch |
||||||||||
|
0.6 |
20 |
3/4 |
117 |
105 |
75 |
4-14 |
2 |
150 |
150 |
120 |
|
|
25 |
1 |
127 |
115 |
85 |
4-14 |
2 |
150 |
150 |
120 |
3.5 |
|
|
32 |
11/4 |
146 |
140 |
100 |
4-18 |
2 |
152 |
152 |
120 |
5 |
|
|
40 |
11/2 |
159 |
150 |
110 |
4-18 |
2 |
152 |
152 |
120 |
6 |
|
|
50 |
2 |
190 |
165 |
125 |
4-18 |
2 |
163 |
163 |
230 |
8.5 |
|
|
65 |
21/2 |
216 |
185 |
145 |
4-18 |
2 |
205 |
205 |
230 |
16 |
|
|
80 |
3 |
254 |
200 |
160 |
8-18 |
2 |
220 |
220 |
280 |
22 |
|
|
100 |
4 |
305 |
220 |
180 |
8-18 |
3 |
262 |
262 |
280 |
32 |
|
|
0.6 |
125 |
5 |
356 |
250 |
210 |
8-18 |
3 |
290 |
290 |
368 |
43.5 |
|
150 |
6 |
406 |
285 |
240 |
8-22 |
3 |
368 |
368 |
483 |
65 |
|
|
200 |
8 |
521 |
340 |
295 |
8-22 |
3 |
410 |
410 |
483 |
112.5 |
|
|
0.4 |
250 |
10 |
635 |
395 |
350 |
12-22 |
5 |
479 |
479 |
560 |
192.5 |
|
300 |
12 |
749 |
445 |
400 |
12-22 |
5 |
550 |
550 |
560 |
296 |
|
|
350 |
14 |
787 |
505 |
460 |
16-22 |
5 |
550 |
550 |
640 |
3.5 |
|
|
.025 |
400 |
16 |
914 |
565 |
515 |
16-26 |
5 |
|
|
120 |
|
