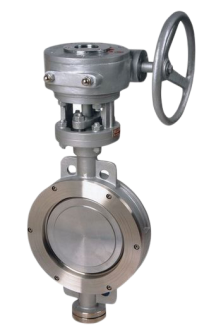

JLL-D373蜗轮对夹式弹性硬密封蝶阀
JLL-D373蜗轮对夹式弹性硬密封蝶阀
产品概述 Product Description
D373蜗轮对夹式弹性硬密封蝶阀采用一个“U”型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。优化了传统结构中启闭初段摩擦较大的问题,实现启闭过程中密封面的快速分离与接触，提高密封效率,有助于提高密封性能和使用寿命。因此被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上，是调节流量和截断流体的装置。
主要参数 Performance Specifications
|
公称通径 |
DN |
50～1200 |
||||
|
公称压力 |
PN |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
|
试验压力 |
强度实验 |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
|
密封实验 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
|
气密封实验 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
|
适用介质 |
水、蒸汽、油品、酸类腐蚀性等 |
|||||
|
适用温度 |
碳钢：-29℃～425℃ 不锈钢：-40℃～<600℃ |
|||||
主要零件材料 Material for main parts
|
零件名称 |
材质 |
|
阀体 |
铸铁、铸钢、不锈钢、铬钼钢、合金钢 |
|
蝶板 |
铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢 |
|
密封圈 |
不锈钢、聚内脂、抗磨材料 |
|
阀杆 |
2Cr13、1Cr13不锈钢、铬钼钢 |
|
填料 |
柔性石墨 |
注：Dt-代表弹性密封结构。

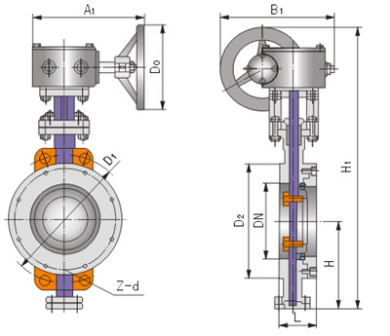

结构示意图 Structure Diagram
主要外形连接尺寸 Main external connection dimensions
