JLL-D71手柄对夹式软密封蝶阀
上海加利利阀门
JLL-D71手柄对夹式软密封蝶阀
产品概述 Product Description
D71手柄对夹式软密封蝶阀可适用于食品、医药、化工等净管路及工业环保、水处理、高层建筑、给排水管路作启闭或调节介质流量之用。
对夹软密封蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。
特点
小型轻便，容易拆装及维修，并可有任意位置安装。
结构简单，紧凑，90°回转启闭迅速。
操作扭矩小，省力轻巧。
流量特性趋于直线，调节性能好。
启闭试验次数多达数万次，使用时间长。
达到完全密封，气体试验泄漏为零。
选择不同零部件材质，可适用多种介质。

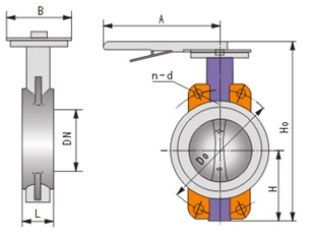

结构示意图 Structure Diagram
主要外形连接尺寸 Main external connection dimensions
|
公称通径 |
结构长度 |
外形尺寸（参考值） |
连接尺寸（标准值） |
|||||||||
|
0.6MPa |
1.0 MPa |
1.6 MPa |
||||||||||
|
毫米 |
英寸 |
L |
H |
Ho |
A |
B |
D0 |
n-d |
D0 |
n-d |
D0 |
n-d |
|
50 |
2 |
43 |
63 |
235 |
270 |
65 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
|
65 |
21/ |
46 |
70 |
250 |
270 |
65 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
|
80 |
3 |
46 |
83 |
275 |
270 |
65 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
|
100 |
4 |
52 |
105 |
316 |
270 |
65 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
|
125 |
5 |
56 |
115 |
340 |
310 |
65 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
|
150 |
6 |
56 |
137 |
376 |
310 |
65 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
注：若用户需用阀板衬橡胶等特殊要求，订货时请注明。
加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
