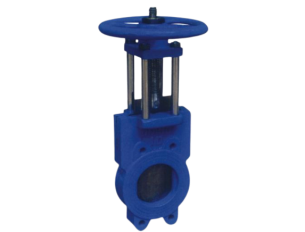

JLL-Z73X手动浆液阀
上海加利利阀门
JLL-Z73X手动浆液阀
产品概述 Product Description
Z73X手动浆液阀分对夹式和整体式，对夹式阀体密封采用复合材料配置的“U"型和“T"型复合结构。整体式阀体密封采用“O"型复合密封圈结构，克服了原对夹式浆液阀采用“U"型密封垫受力后易移位和变形，伞齿轮浆液阀介质外泄等缺点。
技术参数 Technical Parameter
公称通径：50~1000 mm
公称压力：0.25~1.6 PN
流体温度：80 ℃
环境温度：常温 ℃
压力：0.25~1.6 mPa
产品特点 Product Features
1.采用对夹式结构，体积小，重量轻。
2.完全敞开的通道，可以防止介质在阀内沉积。
3.新研制的U型封存圈，可发保证阀门的良好密封性。
4.闸板的外密封 性，则是通过嵌在阀体内只有弹性的密封条来实现，并可借助f螺钉，压板进行调整。
5.流阻小。
6.安装装维修方便。
结构示意图 Structure Diagram
主要零件尺寸 Main component dimensions
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
