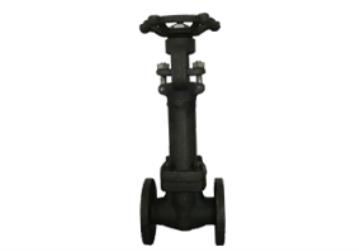

JLL-锻钢波纹管闸阀
JLL-Y锻钢波纹管闸阀
产品概述 Product Description
锻钢波纹管闸阀有二种阀盖设计形式。*种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片(304L夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖。按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊逶连接。
产品结构 product structure
自定心压板压套式
螺栓连接，缠绕垫片密封式阀盖和螺纹连接，全焊密封式阀盖
整体式上密封座
承插端符合 ASME B16.11
螺纹端符合 (NPT)AMME B
明杆支架型 (OS&Y)
阀杆带注脂阀
零部件材质 Material of components
|
序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
||||
|
TypeAl05 |
TypeA182 F22 |
Type A182 f304(L) |
Type A182 F316(L) |
|||||
|
l |
阀体 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|||
|
2 |
阀座 |
A276 420 |
A276 304 |
A276 3040 |
A276 316(L) |
|||
|
3 |
闸板 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|||
|
4 |
阀杆 |
A182 F6a |
A182 F304 |
A182 304(L) A182 F316(L) |
||||
|
5 |
波纹管 |
304 |
304(L) |
316(L) |
||||
|
6 |
阀盖 |
A105N |
A182 F22 |
A182 F304fLl |
A182 F316(L) |
|||
|
7 |
填料 |
柔性石墨 Flexl‘ble Graphite |
A276 304 |
|||||
|
8 |
吊紧螺栓 /螺母 |
A193 B8／A194 2H A193 B8／A194 4 |
A193 B8/A194 B A193 V8/A194 8M |
|||||
|
9 |
填料压套 |
A276 420 |
A182 F304 |
|||||
|
10 |
填料压板 |
A105N |
A182 F304 |
|||||
|
1l |
阀杆螺母 |
A276 420 |
||||||
|
12 |
手轮 |
A197 |
||||||
|
13 |
加长套 |
A105 A182 F22 Al 82 F304(L) A182 F316(L) |
||||||
|
14 |
下拖板 |
A182 F304 A182 F304 A182 F304(L) Al 82 F316(L) |
||||||
|
15 |
上拖板 |
A182 F304 A182 F304 |
A1 82 F304(L) |
A182 F316(L) |
||||
|
16 |
螺钉 |
A276 420 |
A182 F304 |
|||||
|
17 |
锁紧螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|||
|
适用介质 |
水、蒸气、油品等 |
水、蒸气、油品等 |
硝酸、醋酸等 |
|||||
|
适用温度 |
-29℃～425℃ |
-29℃～550℃ |
-29℃～180℃ |
|||||
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 As=合金钢：ss=不锈钢
主要零件材料 Material for main parts
|
阀体/阀盖 |
阀杆 |
阀瓣 |
螺栓 |
螺母 |
填料 |
垫片 |
波纹管 |
|
GG25 |
13Cr |
GG25 |
B7 |
2H |
石墨 |
石墨+304 |
304 |
|
WCB |
13Cr |
WCB |
B7 |
2H |
石墨 |
石墨+304 |
304 |
|
CF8 |
F304 |
CF8 |
B8 |
8 |
石墨 |
石墨+304 |
304 |
|
CF8M |
F316 |
CF8M |
B8 |
8 |
石墨 |
石墨+304 |
316 |
产品结构图 Product Structure Diagram
|
|
||||||||
