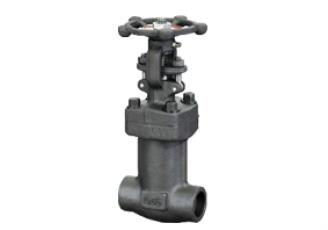

JLL-WJ11H锻钢波纹管截止阀
JLL-WJ11H锻钢波纹管截止阀
产品概述 Product Description
WJ11H型锻钢波纹管截止阀有二种阀盖设计形式.
第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片304夹柔性石墨制造密封.客户有特殊要求时也可采用金属环连接.
第二种设计形式是焊接式阀盖,扫这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊接连接.
主要零件材料 Material for main parts
|
序号 |
零件名称 |
CStoASTM |
AStoASTM |
SStoASTM |
|
|
A105 |
A182F22 |
A182F304L |
A182F316L |
||
|
1 |
阀体 |
A105 |
A182F22 |
A182F304L |
A182F316L |
|
2 |
阀瓣 |
A276420 |
A276304 |
A276304L |
A276316L |
|
3 |
阀杆 |
A182F6 |
A182F304 |
A182F304L |
A182F316L |
|
|
波纹管 |
SS |
|||
|
4 |
垫片 |
316夹柔性石墨 |
316夹PTFE |
||
|
5 |
阀盖 |
A105 |
A182F22 |
A182F304L |
A182F316L |
|
6 |
螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
7 |
填料 |
柔性石墨 |
PTFE |
||
|
8 |
填料压套 |
A276420 |
A182F304 |
||
|
10 |
填料压板 |
A216WCB |
A351CF8 |
||
|
12 |
阀杆螺母 |
A276420 |
|||
|
|
手轮 |
A197 |
|||
|
13 |
锁紧螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
|
销钉 |
A276420 |
A182F304 |
||
|
|
活节螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
|
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
|
垫圈 |
SS |
|||
|
14 |
铭牌 |
SS |
|||
|
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
消酸、醋酸等 |
||
|
适用温度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
||
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;
结构示意图 Structure Diagram
主要外形连接尺寸 Main external connection dimensions
|
NPS |
缩径 |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
全径 |
|
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
|
|
L1 |
79 |
79 |
92 |
111 |
120 |
120 |
140 |
|
|
L |
79 |
79 |
92 |
111 |
120 |
152 |
172 |
|
|
H开 |
220 |
220 |
225 |
244 |
321 |
321 |
347 |
|
|
W |
100 |
100 |
100 |
125 |
160 |
160 |
180 |
|
|
重量 |
螺栓式 |
3.2 |
3.0 |
4.8 |
7.9 |
11.0 |
16.8 |
25.2 |
|
焊接式 |
3.0 |
2.8 |
4.8 |
7.0 |
9.6 |
13.5 |
20.25 |
|
加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
