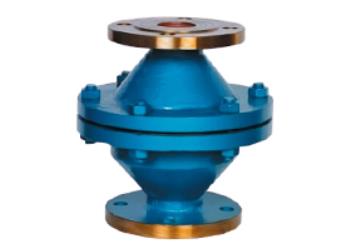

JLL-GZW、GYW阻爆燃型管道阻火器
上海加利利阀门
JLL-GZW、GYW阻爆燃型管道阻火器
产品概述 Product Description
GZW、GYW阻爆燃型管道阻火器是适用于石化、化工、轻工等行业中的可燃气体输送过程中的安全装置。加利利公司生产制造的GZW/GYW型阻爆燃型管道阻火器是经过严谨的阻火理论设计和精密专用的机械设备加工制造而成的。根据阻火性能和阻火等级可分为阻爆燃型和阻爆轰型两大类
工作原理 Working principle
GZW、GYW阻爆燃型管道阻火器是适用于石化、化工、轻工等行业的可燃气体运输过程中的安全装置。阻火器有阀体和芯件两部分组成。通过芯件来阻止火焰在管道内蔓延，其原理为“器壁效应”，就是火焰与器壁的碰撞进行能量转换，减低了温度，使其在芯件中熄灭避免了火焰在芯件的另一端复燃。
产品特点 Product Features
阻火器连续13次以亚音速火焰试验每次都能阻止火焰的通过。
水压试验2.4MPa无渗漏。
主要用途：
|
★火炬系统 |
☆油气回收系统 |
◇气体净化通化系统 |
▲煤矿瓦斯排放系统 |
|
◆气体分析系统 |
△加热炉燃料气的管网上 |
★输送可燃性气体的管道上 |
|
结构示意图 Structure Diagram
主要零件尺寸 Main component dimensions
|
型号 |
重 量 |
PN |
外形尺寸（mm） |
螺栓 |
||||
|
K |
D |
DL |
L |
数量 |
螺纹 |
|||
|
GZW-20 |
DN20 |
1.6 |
75 |
105 |
195 |
200 |
4 |
M12 |
|
GZW-25 |
DN25 |
85 |
115 |
195 |
200 |
4 |
M12 |
|
|
GZW-40 |
DN40 |
110 |
150 |
245 |
240 |
4 |
M16 |
|
|
GZW-50 |
DN50 |
125 |
165 |
245 |
240 |
4 |
M16 |
|
|
GZW-80 |
DN80 |
160 |
200 |
280 |
250 |
8 |
M16 |
|
|
GZW-100 |
DN100 |
180 |
220 |
335 |
260 |
8 |
M16 |
|
|
GZW-150 |
DN150 |
240 |
285 |
460 |
360 |
8 |
M20 |
|
|
GZW-200 |
DN200 |
295 |
340 |
520 |
420 |
12 |
M20 |
|
|
GZW-250 |
DN250 |
355 |
405 |
580 |
430 |
12 |
M24 |
|
|
GZW-300 |
DN300 |
410 |
460 |
705 |
450 |
12 |
M24 |
|
|
GZW-600 |
DN600 |
770 |
840 |
1120 |
580 |
20 |
M33 |
|
加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
