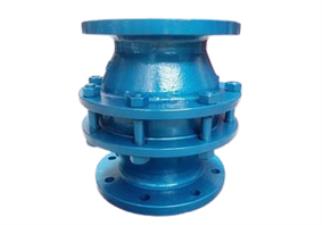

JLL-FWL-I型管道阻火器

JLL-FWL-I型管道阻火器

产品概述    Product Description

FWL-I型管道阻火器是新型可燃气体管道阻火器，采用四片阻火板，比普通管道阻火器多两片阻火板，适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨原油等，输送可燃性气体的管道上、火炬系列、油气回收系统、加热炉燃料气的管网上、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统。

工作原理    Working principle

FWL-I型管道阻火器产品由芯件和壳体两部分组成，芯件是核心，是由两层超薄的不锈钢带，一条被压成波N形，另一条平面钢带则将它围绕圆心紧紧缠绕而成。从而构成无数个端面，是小三角形直通流道，而且在芯件内部有一个十字结构的支架（或在表面压上Y形架）借以增强芯件的牢靠性，避免芯件被点燃的介质所产生的爆炸压力冲散。介质从三角形狭道中通过，阻火器也正是通过它来阻止火焰在管道中的蔓延，其原理为“器壁效应”，就是火焰与器壁的碰撞进行能量转换，降低了温度。以此原理来设计三角形孔的高度阻止火焰的通过，再加上足够的流道长度来吸收火焰的热量，使其在芯件中熄灭，避免了气体在芯件的另一端被复燃的可能性。

产品特点    Product Features

1.FWL-1型管道阻火器具有结构合理，重量轻、耐腐蚀。易检修，安装方便等特点。

2.阻火层采用不锈钢材料制造，耐腐蚀易于清洗。

3.壳体采用不锈钢，碳钢及铸钢多种材料，可满足各种不同工艺管道的需要。

4.阻火器连续13次以亚音速火焰试验每次都能阻止火焰的通过。

5.水压试验2.4MPa无渗漏。

结构示意图    Structure Diagram

主要零件尺寸     Main component dimensions

加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
