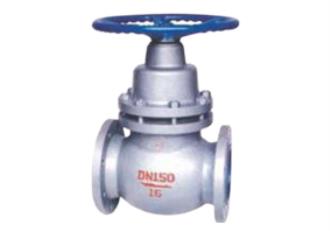

JLL-UJ41SM美标法兰柱塞阀

4JLL-UJ41SM美标法兰柱塞阀

넳 넲

上海加利利阀门

首页 ꄲ 柱塞阀系列 ꄲ JLL-UJ41SM美标法兰柱塞阀

返回系列 >

添加微信 >

283-198

JLL-UZ41Y金属密封柱塞式闸阀

产品概述 Product Description

UZ41H金属密封柱塞式闸阀采用不锈钢密封面，提高了阀门的使用温度，密封可靠、经久耐用，从而提高阀门的使用寿命。

产品特点 Product Features

1.动作迅速、扭矩小、开关柱塞阀时，柱塞在密封圈中缓慢移动，接触面几乎不磨损。

2.密封环采用弹性强、耐磨性高的无毒新型密封材料，所以密封可靠，经久耐用、耐磨、耐腐蚀。

3.在阀门中柱塞与密封环间采用过盈配合，从而保证了阀门的密封性，杜绝了内外泄漏。

4.关闭时，柱塞插入下密封圈，截断流道；开启时，柱塞虽然脱离下密封圈，但仍藏在上密封圈内，保持与外界隔离，不致发生泄漏。

结构示意图 Structure Diagram

主要零件尺寸 Main component dimensions

DN(mm) 尺寸（mm）	UZ41H-16C（Y、P、R）
DN(mm) 尺寸（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	240	250	265	280	300	325	350	400	450	500	550	600
W	100	100	120	140	160	180	200	240	270	310	340	400	520	640	760	900
D	95	105	115	135	145	160	180	195	215	245	280	335	405	460	520	580
K	65	75	85	100	110	125	145	160	180	210	240	295	355	410	470	525
D1	45	55	65	78	85	100	120	135	155	185	210	265	320	375	435	485
t	14	14	14	16	16	16	18	20	20	22	24	26	30	30	34	36
n-φ	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	8-23	12-23	12-25	16-25	16-30
DN(mm) 尺寸（mm）	UZ41H-25C（Y、P、R）
DN(mm) 尺寸（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	240	250	265	280	300	325	350	400	450	500	550	600
W	100	100	120	140	160	180	200	240	280	310	340	400	520	640	760	900
D	95	105	115	135	145	160	180	195	230	270	300	360	425	485	550	610
K	65	75	85	100	110	125	145	160	190	220	250	310	370	430	490	550
D1	45	55	65	78	85	100	120	135	160	188	218	278	332	390	448	505
t	16	16	16	18	18	20	22	22	24	28	30	34	36	40	44	48
n-φ	4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-23	8-25	8-25	12-25	12-30	16-30	16-34	16-34

DN(mm) 尺寸（mm）				UZ41H-40C（Y、P、R）
15	20	25	32		40		50		65		80		100		125		150		200		250		300		350		400
L				130		150		160		180		200		250		265		280		300		325		350		400		450		500	550	600
W				100		100		120		140		160		180		200		240		280		310		340		400		520		640	760	900
D				95		105		115		135		145		160		180		195		230		270		300		375		445		510	570	655
K				65		75		85		100		110		125		145		160		190		220		250		320		385		450	510	585
D1				45		55		65		78		85		100		120		135		160		188		218		282		345		408	465	535
t				16		16		16		18		18		20		22		22		24		28		30		38		42		46	52	58
n-φ				4-14		4-14		4-14		4-18		4-18		4-18		8-18		8-18		8-12		8-26		8-26		12-30		12-33		16-33	16-36	16-39

DN(mm) 尺寸（mm）				UZ41H-64C（Y、R、P）
50	65	80	100		125		150		200
L				250		280		310		350		400	450	550
W				200		240		280		310		340	400	520
D				175		200		210		250		295	340	405
K				135		160		170		200		240	280	345
D1				105		130		140		168		202	240	300
t				26		28		30		32		36	38	44
n-φ				4-23		8-23		8-23		8-25		8-30	8-34	12-34

DN(mm) 尺寸（mm）				UZ41H-100C（Y、R、P）
50	65	80	100		125		150		200
L				250		280		310		350		400	450	550
W				200		240		280		310		340	400	520
D				195		220		230		285		310	350	430
K				145		170		180		210		250	290	360
D1				112		138		148		172		210	250	312
t				28		32		34		38		42	40	54
n-φ				4-25		8-25		8-23		8-30		8-34	12-34	12-41

加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
