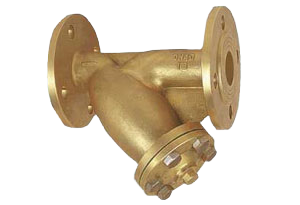

JLL-YGY-40T氧气专用Y型过滤器
上海加利利阀门
JLL-YGY-40T氧气专用Y型过滤器
产品概述 Product Description
氧气专用Y型过滤器适用于过滤气体中的固态杂质起到净化介质，保护管道阀门、设备等。氧气专用Y型过滤器是专为氧气管网设计的一种特殊过滤器，在制造过程中经特殊工艺处理，其过滤网采用不锈钢双层网结构，坚固耐用，具有结构先进、流阻小、排污方便等特点，广泛用于工业生产部门中氧气的过滤，也适用于氮气，空气，氩气等，也可用于液体中固体杂质的过滤。
安装维护 Installation And Maintenance
1.氧气专用Y型过滤器一般水平安装，进出口方向与阀体上的箭头方向应保持一致，安装前应对管道吹扫干净。
2.氧气专用Y型过滤器工作一段时间后，滤芯内沉淀了一定的杂质，这时压力降增大，流速会下降，需及时清除过滤器芯内的杂质。
3.清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，再装上去的过滤器，过滤后介质的纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏。
性能规范 Performance specifications
|
工作压力（MPa）：0.6~5.0MPa。 |
壳体材质：A3、SS304、SS304L、SS316、SS316L、衬PP、H62等。 |
|
密封材质：耐油石棉橡胶、聚四氟乙烯。 |
粗过滤滤芯材质：滤框滤网均为不锈钢。 |
|
过滤滤芯材质：钛合金烧结滤芯，不锈钢折叠滤芯、聚四氟折叠滤芯、聚丙烯折叠滤芯、金属纤维烧结管毡、陶瓷。 |
|

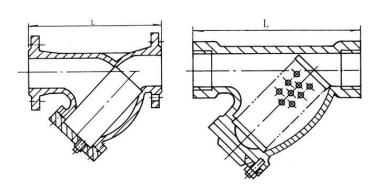

结构示意图 Structure Diagram
主要零件尺寸 Main component dimensions
|
公称通径DN |
D |
D2 |
结构长度L |
|
|
1.6 |
1.6～4.0 |
|||
|
40 |
45 |
89 |
450 |
460 |
|
50 |
57 |
108 |
510 |
500 |
|
65 |
73 |
133 |
600 |
600 |
|
80 |
89 |
219 |
620 |
640 |
|
100 |
108 |
219 |
720 |
770 |
|
125 |
133 |
273 |
820 |
900 |
|
150 |
159 |
325 |
920 |
1000 |
|
200 |
219 |
426 |
1200 |
1250 |
|
250 |
273 |
529 |
1650 |
1600 |
|
300 |
325 |
630 |
1700 |
1900 |
|
350 |
377 |
720 |
1800 |
2200 |
|
400 |
426 |
820 |
2100 |
2400 |
加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
