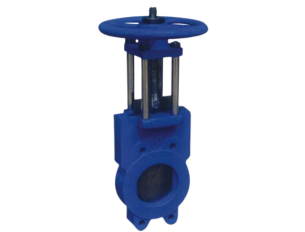

JLL-Z73X手动浆液阀
产品概述 Product Description
Z73X手动浆液阀分对夹式和整体式，对夹式阀体密封采用复合材料配置的“U"型和“T"型复合结构。整体式阀体密封采用“O"型复合密封圈结构，克服了原对夹式浆液阀采用“U"型密封垫受力后易移位和变形，伞齿轮浆液阀介质外泄等缺点。
技术参数 Technical Parameter
公称通径：50~1000 mm
公称压力：0.25~1.6 PN
流体温度：80 ℃
环境温度：常温 ℃
压力：0.25~1.6 mPa
产品特点 Product Features
1.采用对夹式结构，体积小，重量轻。
2.完全敞开的通道，可以防止介质在阀内沉积。
3.新研制的U型封存圈，可发保证阀门的良好密封性。
4.闸板的外密封 性，则是通过嵌在阀体内只有弹性的密封条来实现，并可借助f螺钉，压板进行调整。
5.流阻小。
6.安装装维修方便。
结构示意图 Structure Diagram
主要零件尺寸 Main component dimensions
公称压力MPa
试验压力
工作温度
适用介质
壳体MPa
密封MPa
0.6
0.9
0.66
≤80℃
纸浆、煤浆、水、灰渣
1.0
1.5
1.1
公称通径DN
L
D
D1
D0
H
n-M
PN6
PN10
50
48
125
100
180
295
4-M16
65
145
120
305
80
160
135
220
330
8-M16
155
380
210
185
240
415
150
60
280
490
8-M20
200
265
550
250
70
350
320
360
693
12-M20
300
400
368
796
90
460
428
895
16-M20
515
482
500
1004
16-M22
450
565
532
1110
20-M22
130
620
585
600
1210
140
725
685
700
1460
20-M27
840
800
1680
24-M27
190
950
905
1910
24-M30
900
203
1050
1005
2130
28-M30
1000
216
1160
1115
2350
1200
254
1380
1325
2650
32-M30
加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
