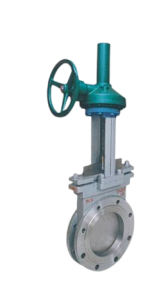

JLL-PZ573伞齿轮对夹式刀形闸阀
产品概述 Product Description
PZ573伞齿轮对夹式刀形闸阀，适用于带有悬浮颗粒、纤维材料的纸浆、污水、煤浆、灰渣水泥混合物等介质的管道，靠可以切割纤维材料的刀刃形闸板来切断这些介质。阀体实际上不存在腔室，闸板在侧面导向槽内升降，并由底部的凸耳紧压在阀座上，如需达到较高的介质密封性时，可选用O形密封阀座实现双向密封。按驱动方式分为手动刀型闸阀、气动刀型闸阀、电动刀型闸阀。
PZ573伞齿轮对夹式刀形闸阀操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸，公称尺寸 DN50~DN800，可在工作压力 0.6MPa~1.6MPa，使用温度 ≤100℃ 情况下正常工作。刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物。不锈钢闸板可防止腐蚀引起的密封泄漏。
产品特点 Product Features
超短结构长度，节省材料，可使管路系统整体重量大大减轻。
占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性。
闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泻漏。
上密封填料采用柔性 PTFE ，密封可靠、操作轻便灵活。 闸板具有闸刀的功能，能有效的闸断介质中各类杂物。
结构示意图 Structure Diagram
主要零件尺寸 Main component dimensions
MPa
DN
L
D1
D2
H
n-M
0.6
50
43
90
110
475
4-M12
1.0
100
125
4-M16
65
46
130
500
120
145
80
150
535
135
160
52
170
605
155
180
8-M16
56
175
200
665
185
210
225
765
240
8-M20
60
255
280
880
265
295
250
68
310
335
1020
12-M16
320
350
12-M20
300
78
362
395
1220
368
400
412
445
1375
428
460
16-M20
102
462
495
1560
482
515
16-M22
450
114
518
550
1720
532
565
20-M22
127
568
600
1870
585
620
154
670
705
2220
685
725
20-M27
700
165
775
810
2570
24-M22
800
840
24-M27
190
920
3030
898
950
24-M30
900
203
980
3430
1005
1050
28-M30
1000
216
1080
1120
3470
28-M27
1110
1160
1200
254
1295
1340
4230
32-M30
1325
1380
32-M36
加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
