JLL-J11H/J61H内螺纹、承插焊截止阀
JLL-内螺纹、承插焊截止阀
上海加利利阀门
JLL-J11H/J61H内螺纹/承插焊截止阀
产品概述 Product Description
J11H/J61H内螺纹与承插焊截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。截止阀只许介质单向流动，安装时有方向性。截止阀的结构 长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强。

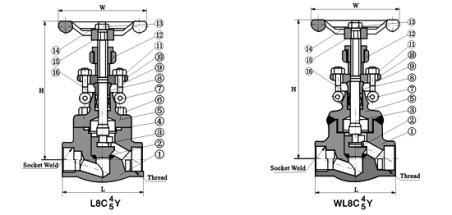

结构示意图 Structure Diagram
标准材质明细表 Standard Material List
注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。 CS=碳钢；AS=合金钢；SS=不锈钢；
主要零件尺寸 Main component dimensions
| NPS | 缩径 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | ||
| 全径 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |||
| L | 79 | 79 | 92 | 111 | 120 | 152 | 172 | 200 | ||
| H(开) | 166 | 166 | 171 | 207 | 240 | 258 | 330 | 355 | ||
| W | 100 | 100 | 100 | 125 | 160 | 160 | 180 | 200 | ||
| 重量 | 螺栓式 | 1.9 | 1.9 | 2.1 | 3.5 | 6 | 7.5 | 11.4 | 14.6 | |
| 焊接式 | 1.7 | 1.7 | 1.9 | 3.3 | 5.2 | 6.8 | 10.6 | 13.8 | ||
加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
