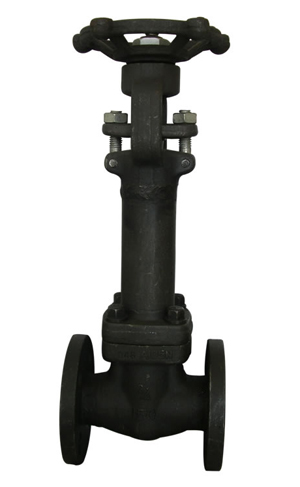

JLL-低温锻钢闸阀
上海加利利阀门
JLL-低温锻钢闸阀
产品概述 Product Description
DZ61Y低温锻钢闸阀为了能在-196℃(320oF)的低温下使用，一般将阀门设计成加长式阀盖。
DZ61Y低温锻钢闸阀有二种阀盖设计形式。
第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片 (31 6夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。
第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊逶连接。闸闸、截止阀、球阀都可设计成低温阀。为了能在-196℃(320oF)的低温下使用，一般将阀门设计成加长式阀盖。
标准材质明细表 Standard Material List
|
序号 |
零件名称 |
AStoASTM |
SStoASTM |
||||||||||
|
A350LF2 |
A350LF3 |
A182F304 |
A182F316(L) |
||||||||||
|
1 |
阀体 |
A350LF2 |
A350LF3 |
A182F304(L) |
A182F316(L) |
||||||||
|
2 |
阀瓣 |
A276410 |
A276304(L) |
A276304(L) |
A276316(L) |
||||||||
|
3 |
阀盖 |
A350LF2 |
A350LF3 |
A182F304(L) |
A182F316(L) |
||||||||
|
4 |
垫片 |
316夹柔性石墨 |
.316夹PTFE |
||||||||||
|
5 |
螺栓螺母 |
A193B7 |
A193B7 |
A193B8 |
A193B8M |
||||||||
|
6 |
阀杆 |
A182F6 |
A182F6 |
A182F304(L) |
A182F316(L) |
||||||||
|
7 |
填料 |
柔性石墨 |
PTFE |
||||||||||
|
8 |
填料压套 |
A2764120 |
A182F304 |
||||||||||
|
9 |
销钉 |
A276420 |
A182F304 |
||||||||||
|
10 |
活节螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
||||||||
|
11 |
填料压板 |
AWCB |
A351CF8 |
||||||||||
|
12 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
||||||||
|
13 |
阀杆螺母 |
A276 410 |
|||||||||||
|
14 |
手轮 |
A197 |
|||||||||||
|
15 |
铭牌 |
SS |
|||||||||||
|
16 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
||||||||
|
适用温度 |
≥-40℃ |
≥-101℃ |
≥-196℃ |
||||||||||
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定. CS=碳钢;AS=合金钢;SS=不锈钢;
主要零件尺寸 Main component dimensions
| NPS | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
| L | 79 | 92 | 111 | 120 | 120 | 172 | 200 | |
| H(开) | 330 | 337 | 370 | 480 | 410 | 474 | 546 | |
| W | 100 | 100 | 125 | 160 | 160 | 180 | 200 | |
| 重量 | 螺栓式 | 5.2 | 7.2 | 10.9 | 13.5 | 15.2 | 19.8 | 29 |
| 焊接式 | 4.8 | 6.5 | 9.5 | 11.5 | 13.1 | 17.5 | 26.8 | |
加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
