JLL-Z11不锈钢内螺纹丝口闸阀

Jll-Z11不锈钢内螺纹丝口闸阀

产品概述    Product Description

Z11不锈钢内螺纹丝口闸阀阀体阻力小,密封面受介质的忡刷和侵蚀小。开闭较省力。介质流向不受限制 ,不扰流、不降低压力。形体简单,结构长度短，制造工艺性好，适用范围广。丝口闸阀就是阀门两端自带丝口，有外丝和内丝之分，和管道连接安装时，连接部分需用活接头或直接头把管子上的丝口和阀门的丝口连接。

产品特点    Product Features

 Z11不锈钢内螺纹闸阀液体阻力小，密封面受介质的冲刷和侵蚀小。

开闭省力。

介质流向不受限制，不扰流、不降压力。

形体简单，结构长度短，制造工艺性好，适用范围广。

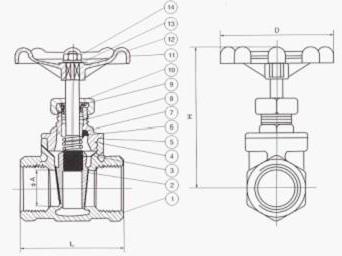

结构示意图    Structure Diagram

标准材质明细表     Standard Material List

公称压力：2.5MPa

适温度范围：-20~232℃~350℃

适用介质：水、油、气及某些腐蚀性液体（W.O.G）

螺纹类型：G·NPT.BSPT.BSP.DIN259/2999

安装注意事项    Installation precautions

1.手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞；

2.双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 )；

3.带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )；

4.带传动机构的闸阀，按产品使用说明书的规定安装；

5.如果阀门经常开关使用 , 每月至少润滑一次。

主要零件尺寸     Main component dimensions
