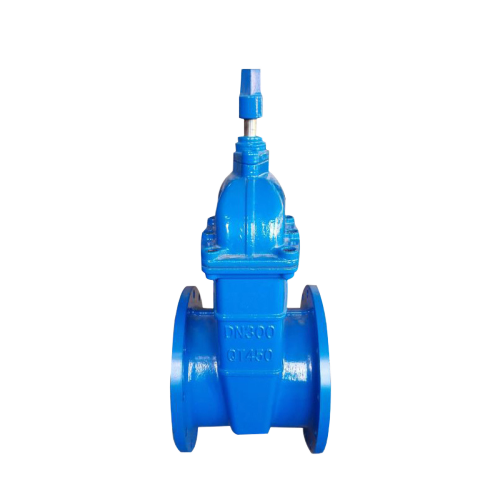

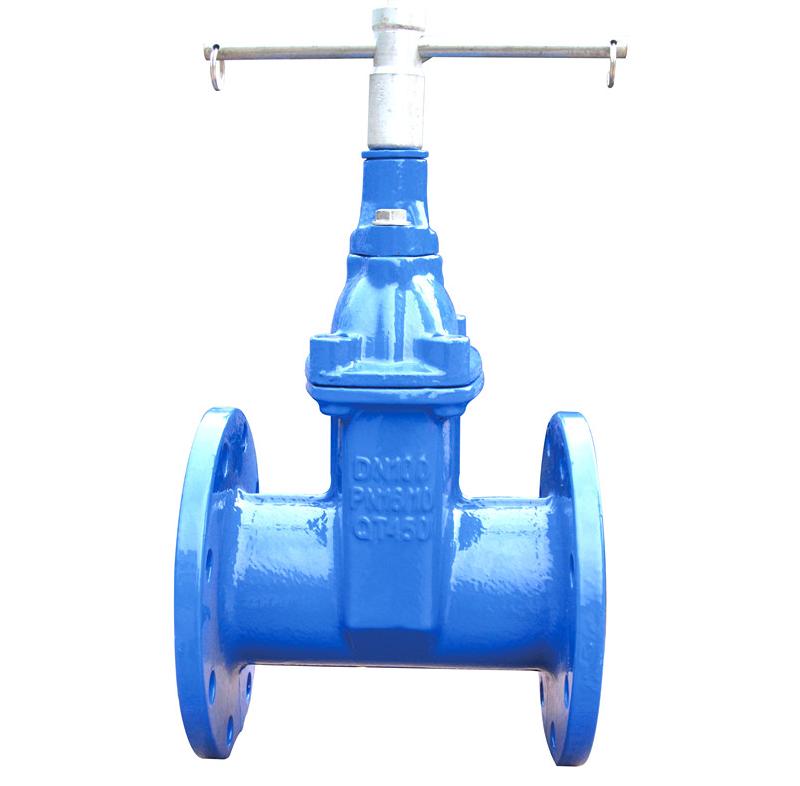

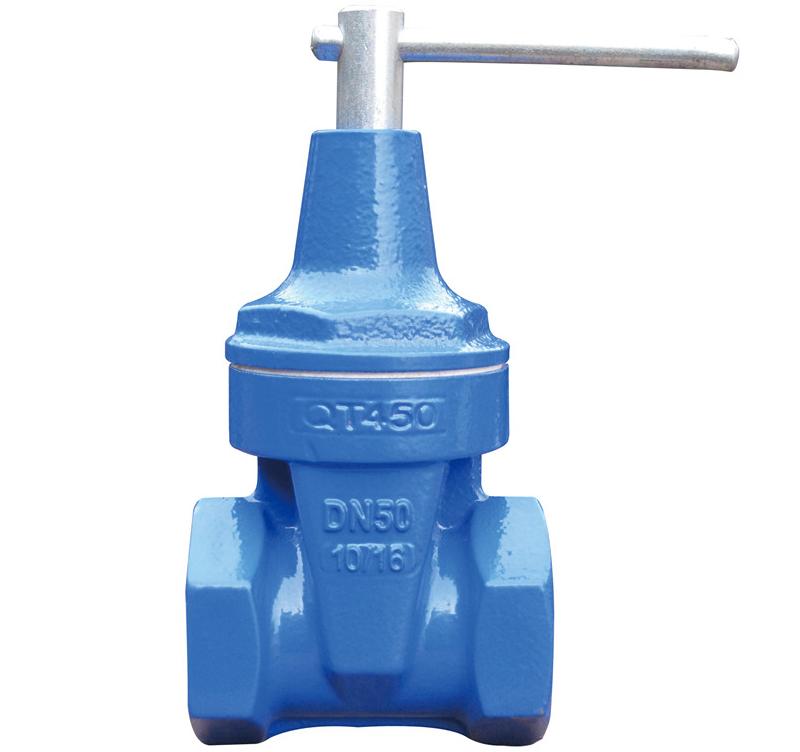

JLL-SZ45X-16地下弹性座封闸阀
产品概述 Product Description
弹性座封闸阀广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
产品特点 Product Features
平底式阀座，不出现污物堆积，使密封更可靠
阀瓣整体包丁腈橡胶
阀门内件采用耐腐蚀不生锈钢和铜合金材料，可用于污水系统适应较恶劣的工作环境
体积小，重量轻，便于安装和维修
阀杆采用三道O型环密封，大大减少了开关时的磨擦阻力，开关轻巧不漏水
结构示意图 Structure Diagram
标准材质明细表 Standard Material List
|
型号
|
Z45X-10
|
Z45X-16
|
|
工作压力（MPa）
|
1.0
|
1.6
|
|
适用温度（℃）
|
≤80
|
|
适用介质
|
水
|
|
材料
|
阀体、阀盖
|
灰铸铁
|
|
闸板
|
铸铁包橡胶
|
|
阀杆
|
不锈钢
|
|
密封面
|
阀体：本体，闸板：橡胶
|
|
填料
|
丁腈橡胶
|
主要尺寸 Dimensions
|
公称通径
|
主要外形尺寸和连接尺寸
|
|
L
|
D
|
D1
|
D2
|
b-f
|
Z-d
|
地下闸阀A
|
地下闸阀K
|
H
|
D0
|
|
Z45X/RVCX-10 SZ45X/RVHX-10
|
|
40
|
165
|
145
|
110
|
85
|
18-3
|
4-18
|
65
|
32
|
300
|
180
|
|
50
|
180
|
160
|
125
|
100
|
20-3
|
4-18
|
65
|
32
|
345
|
180
|
|
65
|
195
|
180
|
145
|
120
|
20-3
|
4-18
|
65
|
32
|
376
|
180
|
|
80
|
210
|
195
|
160
|
135
|
22-3
|
4-18
|
65
|
32
|
417
|
200
|
|
100
|
230
|
215
|
180
|
155
|
22-3
|
8-18
|
65
|
32
|
460
|
200
|
|
125
|
255
|
245
|
210
|
185
|
24-3
|
8-18
|
65
|
32
|
525
|
240
|
|
150
|
280
|
280
|
240
|
210
|
24-3
|
8-23
|
65
|
32
|
567
|
240
|
|
200
|
330
|
335
|
295
|
265
|
26-3
|
8-23
|
65
|
32
|
705
|
320
|
|
250
|
380
|
390
|
350
|
320
|
28-3
|
12-23
|
65
|
32
|
800
|
320
|
|
300
|
420
|
440
|
400
|
368
|
28-4
|
12-23
|
65
|
32
|
886
|
400
|
|
350
|
450
|
500
|
460
|
428
|
30-4
|
16-23
|
70
|
48
|
968
|
400
|
|
400
|
480
|
565
|
515
|
482
|
32-4
|
16-25
|
70
|
48
|
1090
|
500
|
|
450
|
510
|
615
|
565
|
532
|
32-4
|
20-25
|
70
|
48
|
1175
|
500
|
|
500
|
540
|
670
|
620
|
585
|
34-4
|
20-25
|
70
|
48
|
1414
|
720
|
|
600
|
600
|
780
|
725
|
685
|
36-5
|
20-30
|
70
|
48
|
1593
|
720
|
|
Z45X/RVCX-16 SZ45X/RVHX-16
|
|
40
|
165
|
145
|
110
|
85
|
18-3
|
4-18
|
65
|
32
|
300
|
160
|
|
50
|
180
|
160
|
125
|
100
|
20-3
|
4-18
|
65
|
32
|
345
|
180
|
|
65
|
195
|
180
|
145
|
120
|
20-3
|
4-18
|
65
|
32
|
376
|
180
|
|
80
|
210
|
195
|
160
|
135
|
22-3
|
8-18
|
65
|
32
|
417
|
200
|
|
100
|
230
|
215
|
180
|
155
|
22-3
|
8-18
|
65
|
32
|
460
|
200
|
|
125
|
255
|
245
|
210
|
185
|
24-3
|
8-18
|
65
|
32
|
525
|
240
|
|
150
|
280
|
280
|
240
|
210
|
24-3
|
8-23
|
65
|
32
|
567
|
240
|
|
200
|
330
|
335
|
295
|
265
|
26-3
|
12-23
|
65
|
32
|
705
|
320
|
|
250
|
380
|
405
|
355
|
320
|
30-3
|
12-25
|
65
|
32
|
800
|
320
|
|
300
|
420
|
460
|
420
|
375
|
30-4
|
12-25
|
65
|
32
|
886
|
400
|
|
350
|
450
|
520
|
470
|
435
|
34-4
|
16-25
|
70
|
48
|
968
|
400
|
|
400
|
480
|
580
|
525
|
485
|
36-4
|
16-30
|
70
|
48
|
1090
|
500
|
|
450
|
510
|
640
|
585
|
545
|
40-4
|
20-30
|
70
|
48
|
1175
|
500
|
|
500
|
540
|
705
|
650
|
608
|
44-4
|
20-34
|
70
|
48
|
1414
|
720
|
|
600
|
600
|
840
|
770
|
718
|
48-5
|
20-41
|
70
|
48
|
1593
|
720
|
